Inductance en ferrite WL0243

bobinéede basse fréquencecirculaire

Présentation

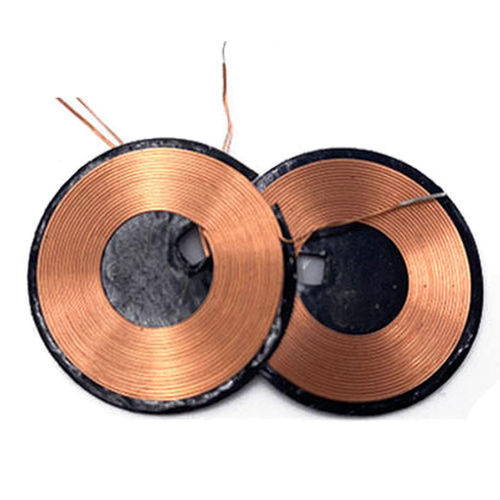

La bobine de charge sans fil WL0243 est une bobine à spirale plate destinée au transfert d'énergie inductif. Elle est en fil de cuivre émaillé et peut être équipée d'une feuille de ferrite pour réduire les EMI et concentrer le flux magnétique. La conception est optimisée pour les appareils compacts et les modules industriels où l'encombrement, le comportement thermique et la répétabilité électrique sont importants.

Caractéristiques

• Fil de cuivre émaillé bobiné avec précision pour des performances magnétiques cohérentes
• Inductance stable avec facteur de qualité Q ≥ 30
• Faible résistance continue (DCR) pour réduire les pertes
• Feuille de ferrite en option pour limiter les EMI et améliorer le couplage
• Géométrie en spirale plate pour une intégration à profil bas
• Dimensions externes/internes, calibre du fil et inductance personnalisables
• Options de terminaison : pastille à souder ou fil ; fixation par adhésif

Spécifications électriques

• Inductance (L) : 300–500 µH
• Tolérance d'inductance : ±5%
• Fréquence de test : 125 kHz (0,25 kHz mentionné selon le contexte)
• Résistance continue (DCR) : 80–250 mΩ
• Courant nominal (Irms) : 1–3 A
• Fréquence de fonctionnement : 85–205 kHz
• Facteur de qualité (Q) : ≥ 30
• Résistance d'isolement : ≥ 100 MΩ

Spécifications mécaniques

• Forme : ronde ou carrée
• Type de fil : fil de cuivre émaillé
• Blindage : feuille de ferrite (option)
• Isolation : film PET ou PI
• Type de terminaison : pastille à souder ou fil
• Montage : fixation par adhésif

Modèles disponibles (dimensions mécaniques)

• WL 35 — Ø extérieur 35 mm / Ø intérieur 15 mm / Épaisseur 2,0 mm
• WL 43 — Ø extérieur 43 mm / Ø intérieur 20 mm / Épaisseur 2,0 mm
• WL 50 — Ø extérieur 50 mm / Ø intérieur 25 mm / Épaisseur 3,0 mm

Applications
Adaptée à la charge inductive pour smartphones, tablettes, appareils portables, écouteurs sans fil, chargeurs embarqués, objets connectés domestiques, certains équipements médicaux nécessitant une intégration étanche et équipements industriels où la puissance sans fil simplifie les connexions et réduit l'usure mécanique.

Avantages et inconvénients

• Avantages : suppression des connecteurs mécaniques, intégration étanche/poussière, paramètres électriques constants, flexibilité de forme et options de personnalisation.
• Inconvénients : rendement global inférieur au filaire, risque d'échauffement en cas de désalignement, distance de transfert limitée nécessitant un alignement rapproché, complexité supplémentaire côté électronique de contrôle.

Comment choisir

• Associer l'inductance et la tolérance de la bobine au contrôleur de charge sans fil et à la fréquence de fonctionnement prévue.
• Concevoir selon la fréquence d'utilisation visée (plage Qi typique ≈ 85–205 kHz).
• Équilibrer le diamètre du fil pour gérer la DCR et la montée en température tout en respectant les contraintes d'encombrement.
• Choisir l'épaisseur de blindage en ferrite adaptée pour réduire les EMI et optimiser le couplage.
• Sélectionner les diamètres extérieur/intérieur et l'épaisseur en fonction de l'espace disponible et des besoins en puissance.

Spécifications techniques

• Plage d'inductance : 300–500 µH
• Tolérance : ±5%
• Fréquence de test : 125 kHz (avec 0,25 kHz mentionné)
• DCR : 80–250 mΩ
• Courant nominal : 1–3 A
• Fréquence de fonctionnement : 85–205 kHz
• Q : ≥ 30
• Résistance d'isolement : ≥ 100 MΩ
• Formes : ronde ou carrée, spirale plate
• Fil : cuivre émaillé
• Blindage : feuille de ferrite
• Isolation : PET / PI
• Terminaisons : pastille à souder ou fil
• Montage : fixation par adhésif
• Dimensions modèles : WL 35 (Ø ext. 35 mm / int. 15 mm / ép. 2,0 mm), WL 43 (Ø ext. 43 mm / int. 20 mm / ép. 2,0 mm), WL 50 (Ø ext. 50 mm / int. 25 mm / ép. 3,0 mm)
