Inductance RF WL610

bobinéed'airà noyau creux

Description

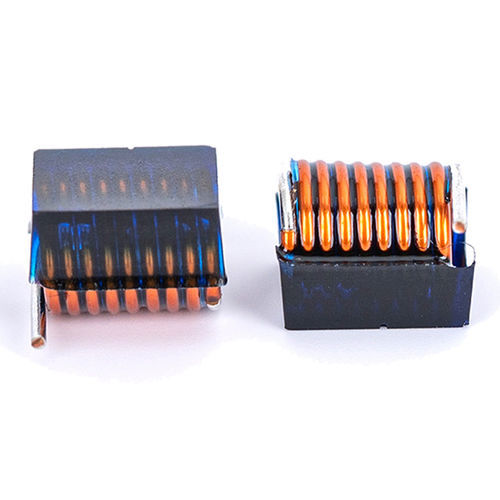

Une bobine inductrice à air SMD est un inducteur bobiné pour montage en surface utilisant l'air comme milieu magnétique au lieu d'un noyau ferrite ou ferreux. L'absence de noyau magnétique élimine la saturation et les pertes de noyau, offrant un comportement supérieur en haute fréquence et un facteur Q élevé. Ces composants compacts en boîtier SMT conviennent à la conception RF, aux communications sans fil, à l'adaptation d'antenne et au filtrage de signaux dans l'électronique grand public, l'automobile, l'industrie et le médical.

Points clés - Bobine inductrice à air SMD
Les inductances à cœur d'air présentent de faibles pertes en haute fréquence, une fréquence d'auto‑résonance élevée, l'absence de saturation et une linéarité améliorée. Elles existent en plusieurs valeurs d'inductance et tailles de boîtier, et peuvent être personnalisées pour des applications OEM et l'assemblage SMT automatisé.

Résumé de la fiche technique (items sélectionnés)
Description : Bobine inductrice à air SMD — fil de cuivre émaillé
Diamètre du fil : 0,1 mm (options AWG disponibles)
Type d'enroulement : Enroulement monofilaire rond ou sectionnel
Matériau du noyau : Air (non magnétique) — conducteur en cuivre
Longueur d'empreinte : 10–15 mm
Encapsulation : Vernis, époxy ou revêtement (optionnel)
Montage : SMT / options personnalisées

Spécifications électriques (typiques)
Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérances : ±2%, ±5%, ±10%
Résistance continue (DCR) : Personnalisée selon conception
Facteur Q : Élevé, optimisé selon la plage de fréquence
Fréquence d'auto‑résonance : Élevée, dépend de l'application
Fréquence de fonctionnement : Plage kHz à MHz
Courant nominal : Défini selon la conception (limité par échauffement)
Résistance d'isolation : ≥100 MΩ

Principe de fonctionnement
Le courant traversant les enroulements en cuivre crée un champ magnétique ; comme le chemin magnétique est l'air, il n'y a pas de pertes par hystérésis ni de saturation magnétique propres aux inducteurs à noyau ferromagnétique. La réactance inductive augmente avec la fréquence, ce qui rend ces bobines efficaces comme filtres, réducteurs de bruit et éléments d'adaptation d'impédance dans les circuits RF et systèmes sans fil.

Applications industrielles et typiques
Applications typiques :

• Réseaux d'adaptation d'antenne
• Modules sans fil (Bluetooth, Wi‑Fi, GPS)
• Amplificateurs RF, oscillateurs et filtres
• Transceivers RF et systèmes d'antenne
• Électronique médicale exigeant une inductance stable et une faible distorsion
• Télématique et unités de navigation automobiles
• Systèmes de contrôle industriel, instruments de mesure et bancs d'essai
• Électronique grand public et objets IoT (boîtier SMT compact)

Avantages

• Absence de saturation magnétique
• Pas de pertes de noyau — faibles pertes en haute fréquence
• Facteur Q élevé et meilleure linéarité
• Fréquence d'auto‑résonance élevée
• Faible distorsion du signal et bonne stabilité thermique
• Compatibilité montage en surface pour assemblage automatisé

Inconvénients / limites

• Moins d'inductance par volume comparé aux composants à noyau ferrite
• Taille plus importante requise pour atteindre une inductance équivalente
• Capacité de stockage d'énergie plus faible — pas adapté aux applications de stockage d'énergie
• Sensible aux EMI externes si le routage PCB n'est pas optimisé
• Coûts potentiellement plus élevés pour des exigences de précision ou d'inductance élevées

Dépannage — problèmes courants et solutions

• Dérive d'inductance — Cause : déformation mécanique ou variation de température. Solution : choisir des composants avec tolérances plus strictes et meilleure stabilité thermique.
• Surchauffe — Cause : courant dépassant la valeur nominale. Solution : réduire le courant, sélectionner un enroulement à DCR inférieur ou un modèle à courant nominal supérieur et prévoir une gestion thermique adaptée.
• Mauvaise qualité du signal — Cause : faible Q ou fréquence d'AR inadéquate. Solution : utiliser des inductances à air à Q plus élevé et SRF adapté.
• Problèmes d'EMI — Cause : routage PCB déficient ou proximité d'éléments bruyants. Solution : augmenter l'espacement, améliorer la mise à la terre et la conception du PCB.
• Variation de fréquence — Cause : capacité parasite ou tolérances. Solution : vérifier les calculs de résonance et les tolérances.
• Défauts de soudure / circuit ouvert — Cause : profil de refusion inapproprié ou dommage mécanique. Solution : inspecter les soudures et respecter les profils de refusion SMT recommandés ; manipuler les pièces avec précaution.

Caractéristiques / spécifications techniques

• Modèle / série : WL610
• Description : Bobine inductrice à air SMD (fil de cuivre émaillé)
• Diamètre du fil : 0,1 mm (options AWG disponibles)
• Enroulement : Monofilaire, rond ou sectionnel
• Noyau : Air (non magnétique)
• Longueur d'empreinte : 10–15 mm
• Options d'encapsulation : vernis, époxy ou revêtement (optionnel)
• Montage : SMT / options personnalisées
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérances : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz (applications RF)
• Facteur Q : Élevé (optimisé selon fréquence)
• Fréquence d'auto‑résonance : Élevée (dépend de l'application)
• DCR : Personnalisé selon conception
• Courant nominal : Défini selon la conception (limite thermique)
• Résistance d'isolation : ≥100 MΩ
