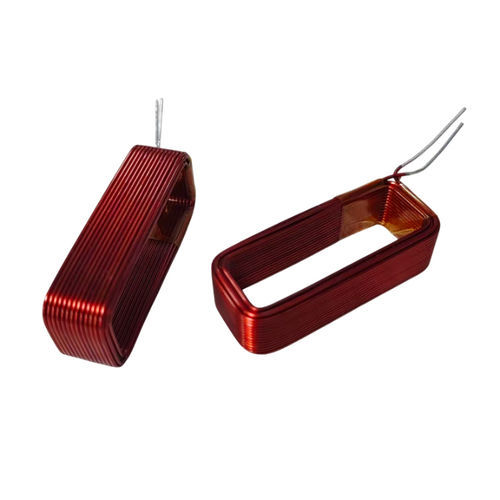

Bobine à noyau creux WL4520

haute fréquenceRFthrough hole type

Aperçu du produit
La bobine multicouche à noyau d'air WL4520 est un inducteur électromagnétique compact conçu pour une inductance stable, de faibles pertes et de bonnes performances en haute fréquence dans les systèmes de capteurs et RF. Sa conception sans noyau magnétique permet une forte densité d'inductance tout en évitant la saturation et les pertes ferromagnétiques, adaptée au traitement de signaux de précision et aux modules sans fil.

Conception et personnalisation
Le WL4520 utilise un enroulement multicouche en fil de cuivre émaillé, optimisé pour un facteur Q élevé et une stabilité thermique en fonctionnement continu. Options standard et sur mesure : diamètre de fil, nombre de tours, dimensions de la bobine, matériau de la bobine et type de montage pour répondre aux exigences OEM.

Caractéristiques principales

• Noyau d'air (sans noyau magnétique) — élimine la saturation
• Facteur Q élevé optimisé pour les plages RF/haute fréquence
• Inductance linéaire avec faible distorsion du signal
• Inductance stable sur les plages de température d'utilisation habituelles
• Construction multicouche compacte pour une inductance accrue par volume

Applications

• Bobines de recharge sans fil et modules d'alimentation sans fil
• Mise en forme du signal capteur (capteurs de proximité, filtrage)
• Commandes robotisées et électroniques de contrôle haute vitesse
• Cartes PLC, communication RF, circuits de filtrage et de synchronisation
• Drivers de moteurs, convoyeurs et systèmes de tri en automatisation
• Équipements de test et de mesure industriels nécessitant une faible distorsion

Avantages et inconvénients

• Avantages : inductance linéaire sans saturation, absence de pertes de noyau ferromagnétique, Q et rendement améliorés aux fréquences élevées, conception multicouche compacte à haute densité ; certains designs peuvent fonctionner jusqu'à ~1 GHz.
• Inconvénients : obtenir une inductance élevée sans noyau à perméabilité peut nécessiter plus de tours ou une taille plus importante (augmentant la capacité inter-spires et les pertes cuivre) ; champ parasite plus élevé que pour des inducteurs avec noyau, pouvant requérir blindage ou positionnement adapté.

Fiche technique (construction)
Article : Fil d'enroulement — Fil de cuivre émaillé
Diamètre du fil : Personnalisable (options AWG disponibles)
Type d'enroulement : Enroulement multicouche rond ou sectionné
Matériau du noyau : Air (non magnétique)
Bobine : Optionnelle en plastique ou céramique
Encapsulation : Vernis, époxy ou revêtement optionnel
Montage : Traversant / Personnalisé

Spécifications électriques (typiques)
Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance : ±2 %, ±5 %, ±10 %
Résistance continue (DCR) : Dépend du diamètre du fil et du nombre de tours (personnalisable)
Facteur Q : Élevé, optimisé pour la plage de fréquence cible
Fréquence de résonance propre : Élevée, dépend de l'application
Fréquence d'utilisation : Plage kHz à MHz (dépend du design)
Courant nominal : Personnalisé selon le design
Résistance d'isolement : ≥100 MΩ

Comment choisir

• Définir les objectifs électriques : inductance requise, tolérance, DCR, courant nominal et plage de fréquence.
• Spécifier les contraintes mécaniques : diamètre extérieur, hauteur, type de montage et espace PCB disponible.
• Évaluer les besoins de performance : facteur Q visé, dissipation thermique, exigences EMI/EMC et linéarité du signal.
• Considérer l'environnement : température d'utilisation, vibration, humidité et cycle de service.
• Confirmer la personnalisation : matériau de bobine, type de fils, encapsulation et support technique.

Caractéristiques / Spécifications techniques

• Modèle : WL4520
• Noyau : Air (non magnétique)
• Enroulement : Fil de cuivre émaillé, multicouche
• Inductance (plage typique) : 0,1 µH — 100 µH (personnalisable)
• Options de tolérance d'inductance : ±2 %, ±5 %, ±10 %
• Fréquence d'utilisation : kHz — MHz (adaptée aux circuits RF/haute fréquence)
• Facteur Q : Élevé, optimisé selon la plage de fréquence
• Résistance continue : Dépend du calibre du fil et du nombre de tours (personnalisable)
• Courant nominal : Personnalisé selon le design
• Résistance d'isolement : ≥100 MΩ
• Montage : Traversant ou personnalisé
• Options : bobine (plastique/céramique), encapsulation (vernis/époxy/revêtement), diamètre de fil et nombre de tours personnalisés
