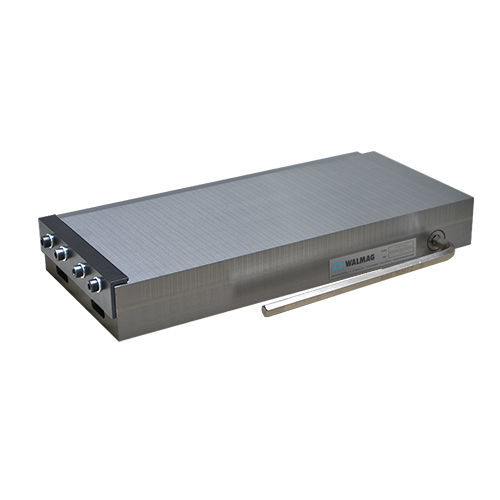

Plateau magnétique à aimants permanents en neodymium Neodymax

à aimants permanentsrectangulairepour machine d'électroérosion

Neodymax est une platine magnétique permanente équipée d'un double système magnétique au néodyme offrant une grande force de serrage, conçue pour des opérations d'usinage exigeantes telles que le meulage de surface intensif et le fraisage léger.

Avantages

• Forte force de serrage grâce au double système au néodyme
• Polyvalence : adaptée au meulage et au fraisage léger
• Polplatte durable en acier/acier inoxydable garantissant une longue durée de service
• Limite de remeulage : 6 mm
• Base en acier robuste et résistante
• Structure rigide et stable pour un usinage précis
• Maniement simple pour un serrage efficace

Description détaillée / principales caractéristiques

• Parmi les plus puissantes de la gamme avec une force de serrage jusqu'à 120 N/cm² tout en conservant un poids de platine relativement faible
• Polplatte avec pôles combinés transversaux ; pas de pôle : 15 mm, motif affiné 5/1/5/1/2/1 (acier / acier inoxydable)
• Convient pour le bridage de pièces petites et fines ainsi que de composants plus volumineux pour un meulage de surface précis
• Construction étanche permettant l'immersion dans un liquide diélectrique lors d'opérations EDM

Paramètres importants (extraits)

• Application : fraisage, meulage, EDM
• Technologie : aimant permanent (néodyme)
• Force de serrage : 120 N/cm²
• Dimension minimale recommandée de la pièce : 10 x 10 x 5 mm
• Pôles : transversaux
• Limite de remeulage : 6 mm
• Pas de pôle : 15 mm (affiné 5/1/5/1/2/1 pour acier/acier inoxydable)
• Garantie : 2 ans

Contenu de la livraison

• Platine magnétique
• Butées arrière et latérales
• Clé Allen
• Mode d'emploi

Utilisation

• Meulage précis de petites et fines pièces jusqu'à de grands composants
• Fraisage léger de surface

Modèles / Paramètres

• NEOD150300 — W 150 mm × L 300 mm, H 54 mm, Poids 20 kg
• NEOD150450 — W 150 mm × L 450 mm, H 54 mm, Poids 30 kg
• NEOD200450 — W 200 mm × L 450 mm, H 54 mm, Poids 40 kg
• NEOD250380 — W 250 mm × L 380 mm, H 56 mm, Poids 40 kg
• NEOD300600 — W 300 mm × L 600 mm, H 56 mm, Poids 78 kg

Caractéristiques / spécifications techniques

• Technologie : Permanent (double système magnétique au néodyme)
• Force de serrage : 120 N/cm²
• Disposition des pôles : pôles combinés transversaux
• Pas de pôle : 15 mm (affiné 5/1/5/1/2/1 pour acier/acier inoxydable)
• Limite de remeulage : 6 mm
• Pièce minimale : 10 × 10 × 5 mm
• Matériau de la polplatte : acier / acier inoxydable
• Base : base en acier robuste
• Construction étanche : immersion possible dans liquide diélectrique (EDM)
• Opérations prévues : meulage, fraisage léger, EDM
• Garantie : 2 ans
