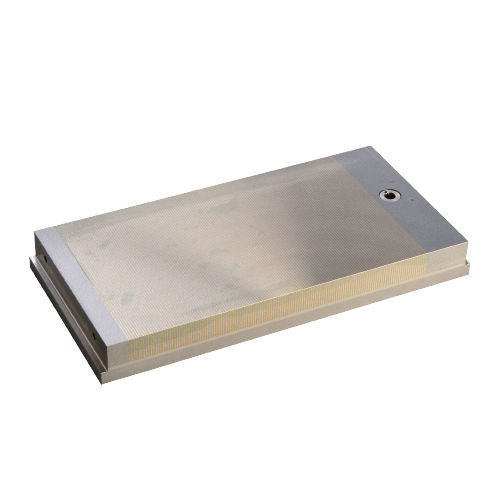

Plateau magnétique à aimants permanents en neodymium Neospark

à aimants permanentspour rectificationpour machine d'électroérosion

La plaque magnétique permanente Neospark est conçue pour l'électroérosion (EDM) afin de maintenir des pièces petites et minces avec une forte force de maintien et un pas de pôles très fin. Elle présente une faible hauteur d'installation et un contrôle par le dessus pour optimiser l'utilisation du bac d'immersion de la machine EDM.

Avantages

• Base en acier massif avec mécanisme de commutation intégré
• Haute force de maintien permettant une EDM efficace des matériaux durs
• Manipulation simple et faible maintenance
• Construction étanche adaptée à l'immersion dans un liquide diélectrique
• Très faible hauteur magnétique, préservant la surface de travail
• Commutateur sur la plaque supérieure ; double système magnétique avec aimants en néodyme

Description détaillée

• Conçue principalement pour l'électroérosion (EDM) et également adaptée au dressage/précisage de surfaces de petites pièces.
• Le double système magnétique et le pas de pôles fin assurent une tenue stable des pièces petites et minces.
• Commande depuis la face supérieure et exigences de maintenance minimales facilitent la mise en place et l'utilisation.

Paramètres importants

• Application : électroérosion (EDM)
• Technologie : aimant permanent
• Force de maintien : 100 N/cm²
• Taille minimale de la pièce : 4 × 4 × 1 mm
• Pôles : transversal
• Limite de re-dressage : 7 mm
• Pas de pôles : T1,9 1,4 + 0,5 mm (acier / laiton)
• Garantie : 2 ans

Contenu de la livraison

• Plaque magnétique
• Jeu de mors de serrage
• Clé Allen
• Certificat
• Mode d'emploi

Utilisation

• Électroérosion (EDM)
• Possibilité d'immersion dans un liquide diélectrique
• Meulage de précision de pièces très petites et minces

Caractéristiques techniques / modèles

• Force de maintien : 100 N/cm²
• Taille minimale de la pièce : 4 × 4 × 1 mm
• Pôles : transversal
• Limite de re-dressage : 7 mm
• Pas de pôles : T1,9 1,4 + 0,5 mm (acier / laiton)
• Garantie : 2 ans
• Modèles disponibles (W × L × H — C — Poids) :
  • NEOK100175 — 100 × 175 × 32 mm — C : 120 mm — 5 kg
  • NEOK130255 — 130 × 255 × 32 mm — C : 200 mm — 9 kg
  • NEOK150150 — 150 × 150 × 35 mm — C : 95 mm — 7 kg
  • NEOK150300 — 150 × 300 × 35 mm — C : 245 mm — 13 kg
  • NEOK150350 — 150 × 350 × 35 mm — C : 295 mm — 15 kg
  • NEOK150450 — 150 × 450 × 35 mm — C : 395 mm — 19 kg
  • NEOK200400 — 200 × 400 × 35 mm — C : 342 mm — 23 kg
