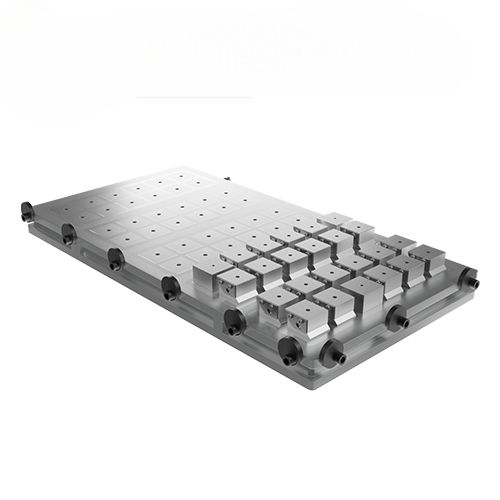

Plateau magnétique électro-permanent à pôles carrés Mastermill

électropermanentrectangulairepour perçage

Mastermill est une gamme de plaques magnétiques électropermanentes destinées au fraisage, au meulage et au perçage. Elles permettent une fixation rapide des petites et grandes pièces, l'usinage sur jusqu'à cinq faces grâce à des rallonges de pôles, et conviennent au perçage traversant et à l'usinage de pièces inégales.

Avantages

• Usinage de la pièce sur jusqu'à 5 faces, possibilité de perçage traversant et d'usinage de pièces inégales
• Les butées peuvent être déplacées librement sur n'importe quelle face
• Rainure périphérique pour fixation sur le plateau machine
• Possibilité de perçages traversants pour fixation au plateau
• Conception compacte et faible hauteur (51 mm)
• Câble d'alimentation blindé de 6 m
• Possibilité de connecter plusieurs plaques à une seule unité de commande
• Plaque supérieure en combinaison acier/inox pour résistance mécanique et thermique

Applications / Utilisation

• Usinage de pièces inégales sur jusqu'à 5 faces
• Bridage d'une large gamme de tailles de pièces lors du fraisage
• Bridage de grandes formes, pièces moulées, blocs et structures lors d'opérations de perçage
• Meulage grossier de grandes pièces

Informations supplémentaires

• Plaque supérieure standard : combinaison acier / inox (adaptée au fraisage à sec ou MQL)
• Livraison standard : plaque magnétique avec connecteur rapide type baïonnette, butées sur 2 côtés et câble blindé de 6 m
• Options sur demande : position de sortie de câble différente, perçages traversants pour fixation sur le plateau, plaque supérieure avec jeux résistants à la corrosion entre pôles

Caractéristiques / Spécifications techniques

• Technologie : électropermanent
• Taille des pôles : 50 × 50 mm (pôles carrés)
• Hauteur compacte : 51 mm
• Force d'adhérence nominale : 170 N/cm²
• Épaisseur minimale recommandée de la pièce pour une tenue optimale : 12 mm
• Plaque supérieure : combinaison acier / inox
• Limite de réaffûtage : 6 mm
• Garantie : 2 ans
• Accessoires standard : plaque magnétique ; butées latérales ; câble d'alimentation blindé ; certificat ; mode d'emploi
• Modèles disponibles (Modèle — Pôles — W [mm] — L [mm] — H [mm] — Poids [kg]) :
• MM50300490 — 24 — 300 × 490 — 51 — 49
• MM50300600 — 32 — 300 × 600 — 51 — 61
• MM50300800 — 40 — 300 × 800 — 51 — 82
• MM50300900 — 48 — 300 × 900 — 51 — 92
• MM50420490 — 36 — 420 × 490 — 51 — 70
• MM50420600 — 48 — 420 × 600 — 51 — 86
• MM50420800 — 60 — 420 × 800 — 51 — 114
• MM50420900 — 72 — 420 × 900 — 51 — 128
• MM50480600 — 56 — 480 × 600 — 51 — 97
• MM50480800 — 70 — 480 × 800 — 51 — 130
• MM50480900 — 84 — 480 × 900 — 51 — 146
• MM50480990 — 84 — 480 × 990 — 51 — 161
• MM50580600 — 56 — 580 × 600 — 51 — 157
• MM50580800 — 80 — 580 × 800 — 51 — 157
• MM50580900 — 96 — 580 × 900 — 51 — 177
• MM50850990 — 96 — 580 × 990 — 51 — 194
