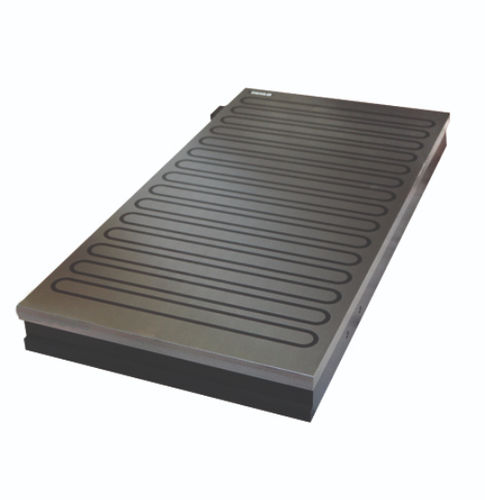

Plateau magnétique pour rectification ELMG series

avec séparation polaire parallèle

Description du produit :
L'Elmag Compact est une plaque électromagnétique conçue pour le meulage puissant et le meulage final des surfaces de pièces de taille moyenne à grande. Elle associe une unité de plaque polaire compacte à un corps monobloc en acier, des bobines moulées en époxy et une feuille galvanisée entre le corps et la plaque supérieure pour prévenir les infiltrations. Longueur standard du câble d'alimentation : 6 m. Tension d'entrée standard : 110 V CC. Garantie : 2 ans.

Avantages :

• Utilisation simple via une unité de commande compacte
• Plaque polaire fournie comme unité compacte
• Longue durée de vie grâce à une limite de remeulage élevée de la plaque supérieure (8 mm)
• Multiples protections contre les infiltrations : corps en acier monobloc, bobines entièrement moulées en époxy, feuille galvanisée de haute qualité entre le corps et la plaque supérieure
• Câble d'alimentation standard de 6 m
• Tension d'entrée standard : 110 V CC

Utilisation :

• Bridage de pièces moyennes à grandes sur rectifieuses — adapté au meulage puissant et au meulage final des surfaces

Contenu de la livraison :

• Plaque magnétique
• Jeu de brides
• Câble d'alimentation
• Mode d'emploi
• Certificat

Modèles / Paramètres :

• ELMG200600 — L 200 mm × 600 mm × H 70 mm — Poids 60 kg
• ELMG2001000 — L 200 mm × 1000 mm × H 80 mm — Poids 116 kg
• ELMG2501000 — L 250 mm × 1000 mm × H 79 mm — Poids 137 kg
• ELMG300500 — L 300 mm × 500 mm × H 70 mm — Poids 76 kg
• ELMG300600 — L 300 mm × 600 mm × H 70 mm — Poids 91 kg
• ELMG300800 — L 300 mm × 800 mm × H 70 mm — Poids 122 kg
• ELMG3001000 — L 300 mm × 1000 mm × H 80 mm — Poids 174 kg
• ELMG3001500 — L 300 mm × 1500 mm × H 80 mm — Poids 260 kg
• ELMG400600 — L 400 mm × 600 mm × H 70 mm — Poids 122 kg
• ELMG400700 — L 400 mm × 700 mm × H 70 mm — Poids 141 kg
• ELMG400800 — L 400 mm × 900 mm × H 70 mm — Poids 162 kg
• ELMG4001000 — L 400 mm × 1000 mm × H 70 mm — Poids 122 kg
• ELMG4001500 — L 400 mm × 1500 mm × H 80 mm — Poids 162 kg
• ELMG4002000 — L 400 mm × 2000 mm × H 80 mm — Poids 162 kg
• ELMG5001000 — L 500 mm × 1000 mm × H 80 mm — Poids 347 kg
• ELMG5001500 — L 500 mm × 1500 mm × H 80 mm — Poids 533 kg
• ELMG5002000 — L 500 mm × 2000 mm × H 80 mm — Poids 689 kg
• ELMG500600 — L 500 mm × 600 mm × H 70 mm — Poids 70 kg
• ELMG500800 — L 500 mm × 800 mm × H 70 mm — Poids 70 kg
• ELMG6001000 — L 600 mm × 1000 mm × H 80 mm — Poids 347 kg
• ELMG6001500 — L 600 mm × 1500 mm × H 80 mm — Poids 533–689 kg (variantes)
• ELMG6002000 — L 600 mm × 2000 mm × H 80 mm — Poids 689 kg
• ELMG2001000 — L 200 mm × 1000 mm × H 80 mm — Poids 116 kg

Caractéristiques techniques :

• Application : Meulage (meulage de surface)
• Technologie : Électromagnétique
• Force de maintien : 130 N/cm²
• Taille minimale de la pièce : 22 × 144 × 48 mm
• Forme des pôles : ovale
• Pas des pôles : T48 mm
• Limite de remeulage (plaque supérieure) : 8 mm
• Longueur du câble d'alimentation (standard) : 6 m
• Tension d'entrée standard : 110 V CC
• Garantie : 2 ans
