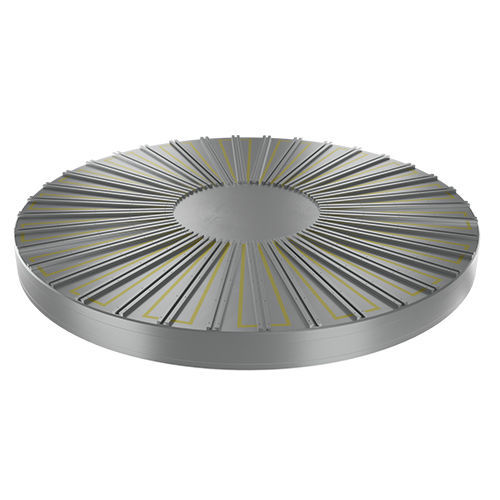

Plateau magnétique électropermanent EP series

radialcirculairepour forte charge

Le Circu EP est un plateau magnétique circulaire électro-permanent conçu pour être monté sur des tables tournantes de rectifieuses verticales et pour des opérations de tournage lourdes. Il est adapté à l'usinage et au bridage de pièces circulaires et cylindriques telles que bagues de roulement, anneaux circulaires et douilles. La technologie électro-permanente supprime la nécessité d'une alimentation continue, assurant une précision de bridage stable et un fonctionnement efficace.

Avantages :

• Technologie électro-permanente économisant l'énergie, maintien stable sans alimentation permanente
• Plaque supérieure avec rainures en T disponible sur demande pour adapter des prolongateurs de pôles
• Versions disponibles avec système magnétique compensé ou non compensé (démagnétisation complète)
• Pas de déformation thermique pendant l'utilisation
• Démagnétisation réalisée par l'unité de commande du plateau pour un desserrage sécurisé

Paramètres importants :

• Technologie : Electro-permanent
• Pôles : disposition radiale des pôles
• Limite de remeulage : 8 mm
• Garantie : 2 ans

Informations supplémentaires :

• Forte force de maintien pour usinages lourds, perçage et tournage
• L'unité de commande permet le réglage par paliers de la force de serrage et une démagnétisation rapide et efficace
• L'unité de commande peut être programmée pour différents matériaux afin d'optimiser la force de maintien et la démagnétisation
• Possibilité d'adapter la force de serrage pour les pièces plus fines afin d'éviter les déformations
• Connexion électrique via bagues collectrices de la broche machine ou connecteur situé sur le plateau

Utilisation :

• Rectification circulaire
• Ébauche
• Tournage

Caractéristiques / spécifications techniques :

• Circu EP 400 — D: 400 mm; H: 90 mm; Poids: 76 kg; Tension: 170/340 V
• Circu EP 500 — D: 500 mm; H: 90 mm; Poids: 120 kg; Tension: 170/340 V
• Circu EP 600 — D: 600 mm; H: 100 mm; Poids: 195 kg; Tension: 170/340 V
• Circu EP 700 — D: 700 mm; H: 100 mm; Poids: 265 kg; Tension: 170/340 V
• Circu EP 800 — D: 800 mm; H: 100 mm; Poids: 365 kg; Tension: 170/340 V
• Circu EP 1000 — D: 1000 mm; H: 100 mm; Poids: 550 kg; Tension: 170/340 V
• Circu EP 1250 — D: 1250 mm; H: 123 mm; Poids: 990 kg; Tension: 170/340 V
• Circu EP 1500 — D: 1500 mm; H: 120 mm; Poids: 1550 kg; Tension: 170/340 V
