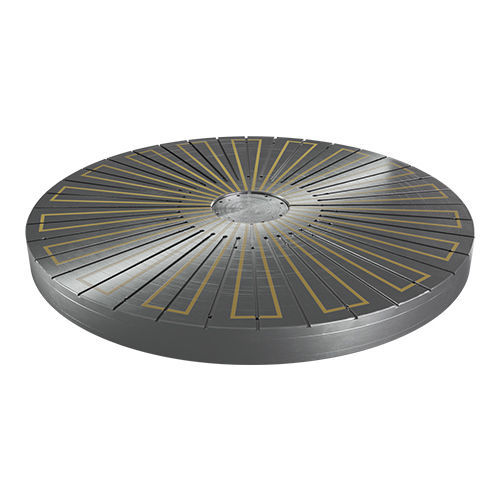

Plateau électro-magnétique radial EM series

pour rectificationpour tournagepour pièces cylindriques

Description
La Circu EM est un plateau électromagnétique à pols radiaux, conçu pour être monté sur des tables tournantes de rectifieuses et de tours afin d'assurer l'usinage stable de pièces circulaires ou cylindriques (bagues, douilles, lames de scie). Sa forte force de serrage et la possibilité de la régler en continu permettent un centrage précis et la prise en charge de pièces fines.

Avantages

• Force de serrage réglable en continu pour un centrage facile et une fixation sécurisée des pièces fines
• Disponible en option avec une plaque à pols équipée de T‑noyaux pour monter des extensions de pols ou permettre le perçage traversant
• Entmagnetisation rapide et efficace via un boîtier de commande dédié
• Processus de serrage simple et répétable via l'unité de contrôle

Utilisation

• Usinage des surfaces extérieures, intérieures et des faces de pièces rondes et annelaires sur rectifieuses verticales
• Tournage sur tours

Modèles / Dimensions (par modèle):

• Circu EM 400 — D : 400 mm; H : 90 mm; Poids : 76 kg
• Circu EM 500 — D : 500 mm; H : 90 mm; Poids : 120 kg
• Circu EM 600 — D : 600 mm; H : 100 mm; Poids : 195 kg
• Circu EM 700 — D : 700 mm; H : 100 mm; Poids : 265 kg
• Circu EM 800 — D : 800 mm; H : 100 mm; Poids : 365 kg
• Circu EM 1000 — D : 1000 mm; H : 100 mm; Poids : 550 kg
• Circu EM 1250 — D : 1250 mm; H : 123 mm; Poids : 990 kg
• Circu EM 1500 — D : 1500 mm; H : 120 mm; Poids : 1550 kg

Caractéristiques / spécifications techniques:

• Technologie : électroaimant
• Force de serrage : 120 N/cm²
• Poles : radiaux
• Limite de re‑rectification : 8 mm
• Garantie : 2 ans
• Alimentation / tension nominale : 110 V (alimentation fournie via une unité de commande appropriée)

Commande et raccordement

• La plaque de pôles peut être fournie avec T‑noyaux sur demande pour montage d'extensions ou accès de perçage
• Commande et démagnétisation via une unité de contrôle dédiée
• Options de connexion électrique : par bague collectrice dans la broche de la machine ou via un connecteur monté sur le plateau
