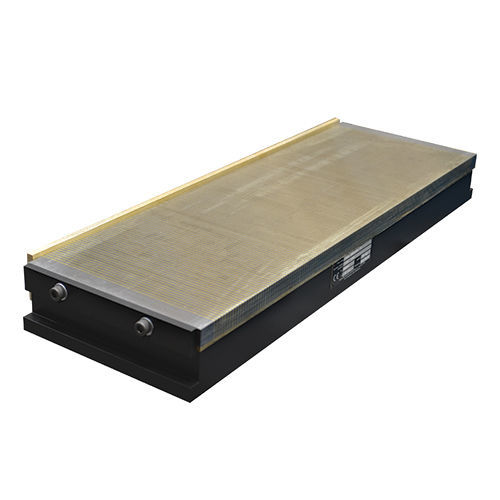

Plateau magnétique électropermanent Grindmaster

à aimants permanentsrectangulairepour rectification

La plaque magnétique électro-permanente Grindmaster est conçue pour le meulage de surface et le meulage de précision d'une très large gamme de pièces, des pièces très petites et fines aux pièces de plus grande taille. La technologie électro-permanente assure une grande précision de serrage, la sécurité (les pièces restent maintenues par des aimants permanents en cas de coupure de courant) et des coûts d'exploitation réduits.

Avantages :

• Grande précision de serrage (système magnétique 'froid' avec aimants permanents)
• Coûts d'exploitation minimaux — seul un court impulsion électrique pour activer/désactiver
• Haute sécurité d'utilisation : la pièce reste maintenue par des aimants permanents en cas de coupure de courant
• Force de maintien élevée et uniforme sur la surface active
• La plaque et la pièce peuvent être complètement démagnétisées
• Plusieurs variantes d'entraxe de pôles disponibles pour différents types de pièces
• Alternance des pôles Nord/Sud
• Tension d'entrée STD 340 VDC (autres tensions sur demande)

Description détaillée :
La série Grindmaster offre une grande précision et une exploitation économique pour les applications de meulage. Une courte impulsion électrique active la plaque ; la technologie électro-permanente évite un échauffement progressif après la mise sous tension, garantissant des performances stables et des coûts d'exploitation réduits. La plaque fournit jusqu'à 120 N/cm² de force de maintien, répartie uniformément sur sa surface, et est proposée en plusieurs variantes d'entraxe de pôles.

Paramètres importants :

• Application : Meulage
• Technologie : Électro-permanente
• Entraxe des pôles : T5 (4+1 mm) ou T18 (15+3 mm)
• Force de maintien : jusqu'à 120 N/cm² (répartie uniformément)
• Orientation des pôles : Transverse
• Tension d'entrée STD : 340 VDC (autres tensions sur demande)
• Garantie : 2 ans

Utilisation :

• Maintien de petites et plus grandes pièces lors du meulage

Contenu de la livraison :

• Plaque magnétique
• Câble d'alimentation
• Certificat
• Notice d'utilisation

Caractéristiques / spécifications techniques :

• Série : Grindmaster
• Force de maintien : jusqu'à 120 N/cm²
• Tension d'entrée standard : 340 VDC
• Variantes d'entraxe : T5 (4+1 mm), T18 (15+3 mm)
• Orientation des pôles : Transverse
• Modèles disponibles et dimensions nominales (L x l mm) :
  • GM200400 — 200 x 400
  • GM200600 — 200 x 600
  • GM300600 — 300 x 600
  • GM400600 — 400 x 600
  • GM400800 — 400 x 800
  • GM500950 — 500 x 950
  • GM6001000 — 600 x 1000
  • GM6001200 — 600 x 1200
  • GM6001500 — 600 x 1500
  • GM7001410 — 700 x 1410
• Hauteurs typiques des modèles indiquées : 68 mm ou 90 mm selon le modèle
• Disponibilité : sur demande (par modèle)
