Plateau électro-magnétique rectangulaire ELMGW series
pour machine-outilpour rectificationavec séparation polaire parallèle

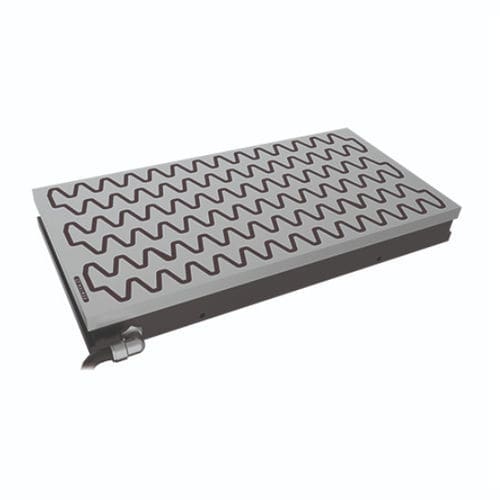

Plateau électro-magnétique rectangulaire - ELMGW series - WALMAG MAGNETICS - pour machine-outil / pour rectification / avec séparation polaire parallèle
Plateau électro-magnétique rectangulaire - ELMGW series - WALMAG MAGNETICS - pour machine-outil / pour rectification / avec séparation polaire parallèle
Plateau électro-magnétique rectangulaire - ELMGW series - WALMAG MAGNETICS - pour machine-outil / pour rectification / avec séparation polaire parallèle - image - 2
Plateau électro-magnétique rectangulaire - ELMGW series - WALMAG MAGNETICS - pour machine-outil / pour rectification / avec séparation polaire parallèle - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de WALMAG MAGNETICS

Caractéristiques

Type
rectangulaire
Applications
pour machine-outil, pour rectification
Autres caractéristiques
avec séparation polaire parallèle

Description

Présentation
  • La Elmag Wave est une plaque électromagnétique conçue pour la rectification de surfaces lourde et à haute performance, particulièrement adaptée au dégrossissage sur rectifieuses verticales équipées de segments abrasifs. La configuration des pôles en forme d'onde garantit une répartition homogène de la force de serrage sur la surface active. Construction : corps en acier monobloc, bobines moulées en époxy et feuilles galvanisées entre le corps et la plaque supérieure. Alimentation standard : 110 V (DC), câble 3 m.


Avantages
  • Électroaimant de serrage à haute performance
  • Protections multiples contre les infiltrations : corps en acier monobloc, bobines intégralement moulées en résine époxy, feuilles galvanisées entre corps et plaque supérieure
  • Configuration des pôles en onde assurant une répartition uniforme de la force de serrage sur toute la surface active


Utilisation / Applications
  • Rectification de surfaces lourde et haute performance
  • Dégrossissage, principalement sur rectifieuses verticales avec segments abrasifs


Contenu de la livraison
  • Plaque magnétique
  • Jeu de mors de serrage
  • Câble d'alimentation (longueur standard 3 m)
  • Mode d'emploi
  • Certificat


Caractéristiques techniques
  • Application : Rectification
  • Technologie : Électromagnétique
  • Force de serrage : 130 N/cm²
  • Dimension minimale de la pièce : 120 × 40 × 20 mm
  • Pôles : Type ondulé
  • Pas de pôle : T40
  • Limite de re-affûtage : 8 mm
  • Garantie : 2 ans
  • Tension d'entrée standard : 110 V (DC)
  • Longueur standard du câble d'alimentation : 3 m
  • Modèles et principales dimensions / poids :
    • ELMGW200600 — W 200 mm × L 600 mm × H 70 mm — Poids 59 kg
    • ELMGW2001000 — W 200 mm × L 1000 mm × H 80 mm — Poids 113 kg
    • ELMGW2501000 — W 250 mm × L 1000 mm × H 79 mm — Poids 135 kg
    • ELMGW300500 — W 300 mm × L 500 mm × H 70 mm — Poids 74 kg
    • ELMGW300600 — W 300 mm × L 600 mm × H 70 mm — Poids 89 kg
    • ELMGW300800 — W 300 mm × L 800 mm × H 70 mm — Poids 119 kg
    • ELMGW3001000 — W 300 mm × L 1000 mm × H 80 mm — Poids 170 kg
    • ELMGW3001500 — W 300 mm × L 1500 mm × H 80 mm — Poids 254 kg
    • ELMGW400600 — W 400 mm × L 600 mm × H 70 mm — Poids 119 kg
    • ELMGW400700 — W 400 mm × L 700 mm × H 70 mm — Poids 138 kg
    • ELMGW400800 — W 400 mm × L 900 mm × H 70 mm — Poids 158 kg
    • ELMGW6001000 — W 600 mm × L 1000 mm × H 80 mm — Poids 347 kg
    • ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Poids 533 kg
    • ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Poids 689 kg
