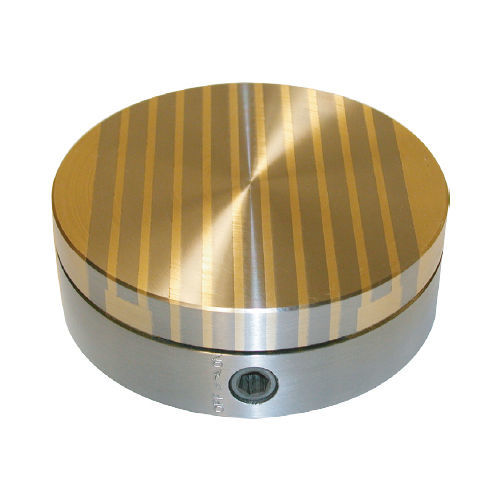

Plateau magnétique à aimants permanents Neogrip

à aimants permanents en neodymiumcirculairepour machine-outil

Le plateau magnétique permanent WALMAG NEOG est une solution de bridage conçue pour le rodage circulaire final. Il est optimisé pour le serrage précis de pièces fines et très petites, avec répétabilité. L'appareil associe une base en acier solide, un mécanisme de commande compact et un double système magnétique à aimants néodyme afin d'assurer une tenue stable lors des opérations de finition.

Avantages

• Serrage précis et rapide des pièces fines et très petites
• Basse hauteur de construction et faible champ magnétique externe
• Double système magnétique avec aimants néodyme pour une tenue fiable
• Base en acier permettant la fixation sur un flasque ou l'installation directe dans un mandrin
• Conception étanche adaptée au travail à sec et à l'utilisation d'émulsion de refroidissement
• Plaque de pôles brasée à l'argent pour une meilleure durabilité

Contenu de la livraison

• Plateau magnétique
• Clé Allen
• Mode d'emploi

Utilisation

• Opérations de finition lors du rodage circulaire
• Rodage circulaire en conditions sèches et avec émulsion de refroidissement
• Dispositif de bridage auxiliaire pour divers postes mécaniques

Caractéristiques / Spécifications techniques

• Marque : WALMAG
• Application : Rodage circulaire
• Technologie : Aimant permanent
• Force de maintien : 80 N/cm²
• Dimension minimale de pièce (déclarée) : 35 x 5 mm
• Pôles : Transversaux
• Limite de réaffûtage (usure des pôles) : 7 mm
• Pas de pôle : T11 8 + 3 mm (acier / laiton)
• Garantie : 2 ans
• Conception étanche pour utilisation avec liquide de refroidissement
• Double système magnétique avec aimants néodyme
• Base acier avec possibilité de montage sur flasque ou dans un mandrin
• Plaque de pôles brasée à l'argent
• Modèles et paramètres physiques :
  • NEOG100 — Diamètre D : 100 mm ; Hauteur H : 51 mm ; E : 86 mm ; Poids : 3 kg ; Disponibilité : 5 - 7 semaines ; Prix : Sur demande
  • NEOG130 — Diamètre D : 130 mm ; Hauteur H : 51 mm ; E : 120 mm ; Poids : 5 kg ; Disponibilité : 5 - 7 semaines ; Prix : Sur demande
  • NEOG150 — Diamètre D : 150 mm ; Hauteur H : 51 mm ; E : 137 mm ; Poids : 7 kg ; Disponibilité : 5 - 7 semaines ; Prix : Sur demande
  • NEOG200 — Diamètre D : 200 mm ; Hauteur H : 51 mm ; E : 182 mm ; Poids : 12 kg ; Disponibilité : 5 - 7 semaines ; Prix : Sur demande
