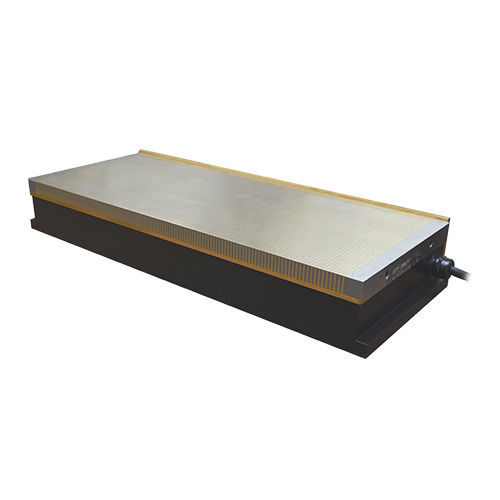

Plateau magnétique rectangulaire ELEC series

pour rectificationmanuelsur mesure

Electrofine est une plaque électromagnétique conçue pour le serrage rapide et uniforme et le meulage de surface de précision des pièces petites et grandes. Elle offre une force de maintien homogène sur toute la surface supérieure et permet un réglage variable de la force pour s’adapter aux conditions d’usinage.

Avantages

• Construction avec bobines solidement intégrées pour des performances magnétiques durables
• Commande simple via bouton ou interrupteur rotatif sur l’unité de contrôle avec réglage variable de la force
• Force de maintien nominale élevée : 110 N/cm² (Electrofine) ou 100 N/cm² (Microfine)
• Système magnétique multicœur générant un champ uniforme sur toute la surface de la plaque
• Conception étanche pour utilisation en meulage humide

Description détaillée

• Assure une force de maintien uniforme sur toute la surface de la plaque supérieure avec un réchauffement minimal de la zone de travail, adaptée au meulage de haute précision.
• L’unité de commande permet l’activation instantanée par bouton ou interrupteur et prend en charge une démagnétisation automatique pour éviter toute rémanence après le desserrage.
• La variante Microfine est disponible pour les très petites pièces et des pas de pôle plus fins.

Paramètres importants

• Application : Meulage
• Technologie : Électroaimant
• Force de maintien : Electrofine 110 N/cm² ; Microfine 100 N/cm²
• Taille minimale de la pièce : Electrofine 25 × 25 × 3 mm ; Microfine 15 × 15 × 1 mm
• Pôles : Transversal / Longitudinal (disponible sur demande)
• Limite de remeulage : 6 mm
• Pas de pôle : Electrofine T4 (3+1 mm acier/laiton) ; Microfine T1.9 (1,4+0,5 mm acier/laiton)
• Garantie : 2 ans

Livraison

• Plaque magnétique
• Anches d’arrêt latérales et arrière
• Jeu de mors de serrage
• Câble d’alimentation 6 m
• Mode d’emploi

Utilisation

• Maintien de pièces petites et grandes lors d’opérations de meulage de surface précises

Modèles Electrofine — paramètres principaux

• ELEC150300T31 — Larg. 150 mm ; Long. 300 mm ; Haut. 74 mm ; Puissance : 77,5 W ; Poids : 25 kg
• ELEC200400T31 — Larg. 200 mm ; Long. 400 mm ; Haut. 74 mm ; Puissance : 112 W ; Poids : 41 kg
• ELEC200500T31 — Larg. 200 mm ; Long. 500 mm ; Haut. 74 mm ; Puissance : 166 W ; Poids : 55 kg
• ELEC200600T31 — Larg. 200 mm ; Long. 600 mm ; Haut. 74 mm ; Puissance : 137 W ; Poids : 65 kg
• ELEC300600T31 — Larg. 300 mm ; Long. 600 mm ; Haut. 74 mm ; Puissance : 253 W ; Poids : 94 kg

Modèles Microfine — paramètres principaux

• ELEC150250T1405 — Larg. 150 mm ; Long. 250 mm ; Haut. 72 mm ; Puissance : 71 W ; Poids : 19 kg
• ELEC150300T1405 — Larg. 150 mm ; Long. 300 mm ; Haut. 72 mm ; Puissance : 78 W ; Poids : 22 kg
• ELEC200400T1405 — Larg. 200 mm ; Long. 400 mm ; Haut. 72 mm ; Puissance : 113 W ; Poids : 39 kg
• ELEC200500T1405 — Larg. 200 mm ; Long. 500 mm ; Haut. 72 mm ; Puissance : 166 W ; Poids : 52 kg
• ELEC200600T1405 — Larg. 200 mm ; Long. 600 mm ; Haut. 72 mm ; Puissance : 137 W ; Poids : 61 kg
• ELEC300600T1405 — Larg. 300 mm ; Long. 600 mm ; Haut. 72 mm ; Puissance : 252 W ; Poids : 97 kg

Notes complémentaires

• Les plaques Electrofine et Microfine peuvent être fournies avec pôles longitudinaux. Dimensions personnalisées ou alimentations différentes disponibles sur demande.

Caractéristiques techniques / spécifications

• Application : Meulage
• Technologie : Électroaimant
• Force de maintien : Electrofine 110 N/cm² ; Microfine 100 N/cm²
• Taille minimale de la pièce : Electrofine 25 × 25 × 3 mm ; Microfine 15 × 15 × 1 mm
• Limite de remeulage : 6 mm
• Pas de pôle : Electrofine T4 (3+1 mm acier/laiton) ; Microfine T1.9 (1,4+0,5 mm acier/laiton)
• Garantie : 2 ans
• Livraison : plaque magnétique, butées latérales et arrière, jeu de mors, câble 6 m, mode d’emploi
