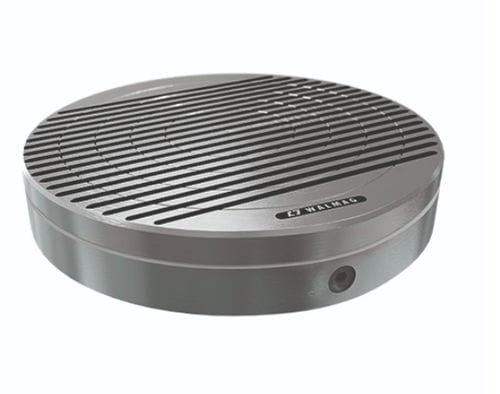

Plateau magnétique à aimants permanents MAXGRIP
circulairerondpour tournage

Plateau magnétique à aimants permanents - MAXGRIP - WALMAG MAGNETICS - circulaire / rond / pour tournage
Plateau magnétique à aimants permanents - MAXGRIP - WALMAG MAGNETICS - circulaire / rond / pour tournage
Plateau magnétique à aimants permanents - MAXGRIP - WALMAG MAGNETICS - circulaire / rond / pour tournage - image - 2
Plateau magnétique à aimants permanents - MAXGRIP - WALMAG MAGNETICS - circulaire / rond / pour tournage - image - 3
Plateau magnétique à aimants permanents - MAXGRIP - WALMAG MAGNETICS - circulaire / rond / pour tournage - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
à aimants permanents
Type
circulaire, rond
Applications
pour tournage, pour rectification
Autres caractéristiques
avec séparation polaire parallèle, manuel

Description

La plaque magnétique permanente MAXGRIP est une plaque de serrage à forte force de maintien, conçue pour les opérations de tournage et de rectification circulaire. Elle dispose d'une plaque supérieure monobloc avec une configuration à pôles parallèles fins et permet un réglage continu de la force de serrage pour un centrage aisé des pièces.

Avantages :
  • Corps en acier massif
  • Platine supérieure avec configuration de pôles parallèles
  • Réglage continu de la force de serrage
  • Conception étanche (la plaque supérieure pleine empêche les fuites de liquide de coupe)
  • Double système magnétique


Paramètres importants :
  • Application : Tournage, rectification circulaire
  • Technologie : Aimant permanent
  • Dimensions disponibles : À partir de 200 mm
  • Force de maintien : Jusqu'à 160 N/cm²
  • Pôles : Parallèles (transversaux)
  • Pièce minimale : 40 x 8 mm
  • Limite de réaffûtage : 10 mm
  • Pas de pôle : T15 11 + 4 mm (acier/époxy)
  • Garantie : 2 ans


Utilisation :
  • Maintien des pièces pendant le tournage et la rectification circulaire


Contenu de la livraison :
  • Plaque magnétique
  • Clé à molette
  • Notice d'utilisation


Modèles disponibles / dimensions clés (modèle — D (mm); H (mm); G (mm); D1 (mm); Poids (kg)) :
  • MAXGRIP200 — D : 200 mm ; H : 57 mm ; G : 5 mm ; D1 : 60 mm ; Poids : 15 kg
  • MAXGRIP250 — D : 250 mm ; H : 57 mm ; G : 5 mm ; D1 : 80 mm ; Poids : 22 kg
  • MAXGRIP300 — D : 300 mm ; H : 57 mm ; G : 6 mm ; D1 : 150 mm ; Poids : 32 kg
  • MAXGRIP350 — D : 350 mm ; H : 57 mm ; G : 6 mm ; D1 : 170 mm ; Poids : 43 kg
  • MAXGRIP400 — D : 400 mm ; H : 57 mm ; G : 8 mm ; D1 : 200 mm ; Poids : 56 kg


Caractéristiques / spécifications techniques :
  • Série : MAXGRIP
  • Technologie : Aimant permanent
  • Force de maintien (max) : jusqu'à 160 N/cm²
  • Disposition des pôles : parallèle (transversal), pas de pôle T15 (11 + 4 mm acier/époxy)
  • Plaque supérieure : plaque supérieure monobloc (étanche, limite de réaffûtage élevée)
  • Pièce minimale serrable : 40 x 8 mm
  • Limite de réaffûtage : 10 mm
  • Diamètres disponibles : à partir de 200 mm (modèles ci‑dessus)
  • Garantie : 2 ans
