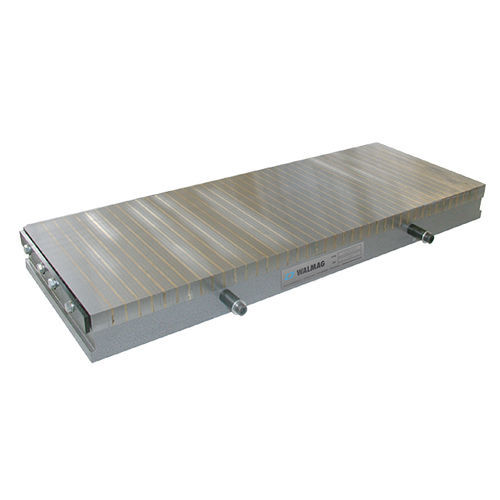

Plateau électro-magnétique rectangulaire UNIG series

pour rectification

La Unigrip est une plaque électromagnétique universelle conçue pour la rectification de surface standard de pièces de taille moyenne à grande, offrant un bon rapport qualité-prix et un changement rapide des pièces pour une production efficace.

Avantages :

• Bon rapport prix / performances
• Vitesse élevée de changement des pièces pour une production efficace
• Plaque supérieure durable avec pôles transversaux combinés permettant une utilisation polyvalente sur pièces grandes et petites; conception étanche avec bobines solidement encastrées
• Tension d'alimentation standard 110 V

Paramètres importants :

• Application : Rectification
• Technologie : Électromagnétique
• Force de maintien : 90 N/cm2
• Taille minimale de la pièce : 25 x 25 x 5 mm
• Pôles : Transversaux (pôles transversaux combinés)
• Limite d'usure de la plaque : 6 mm
• Pas des pôles : 19 mm (affiné : 5 + 0,5 / 5 + 0,5 / 5 + 3 acier/laiton)
• Garantie : 2 ans

Contenu de la livraison :

• Plaque magnétique
• Butées latérales et arrière
• Jeu de brides
• Câble d'alimentation 3 m
• Certificat
• Mode d'emploi

Utilisation :

• Maintien de pièces moyennes à grandes lors de rectifications générales

Caractéristiques techniques :

• Conçue pour 110 V (DC) et compatible avec une unité de commande offrant la régulation de la force de maintien et la démagnétisation automatique
• Modèles et dimensions principales / données électriques / masse :
  • UNIG300600 — Larg. : 300 mm, Long. : 600 mm, H : 73 mm, Puissance : 198 W, Poids : 96 kg
  • UNIG400800 — Larg. : 400 mm, Long. : 800 mm, H : 73 mm, Puissance : 253 W, Poids : 162 kg
  • UNIG3001000 — Larg. : 300 mm, Long. : 1000 mm, H : 73 mm, Puissance : 235 W, Poids : 172 kg
  • UNIG4001000 — Larg. : 400 mm, Long. : 1000 mm, H : 73 mm, Puissance : 384 W, Poids : 210 kg
  • UNIG5001000 — Larg. : 500 mm, Long. : 1000 mm, H : 73 mm, Puissance : 443 W, Poids : 251 kg
  • UNIG6001000 — Larg. : 600 mm, Long. : 1000 mm, H : 73 mm, Puissance : 568 W, Poids : 358 kg
