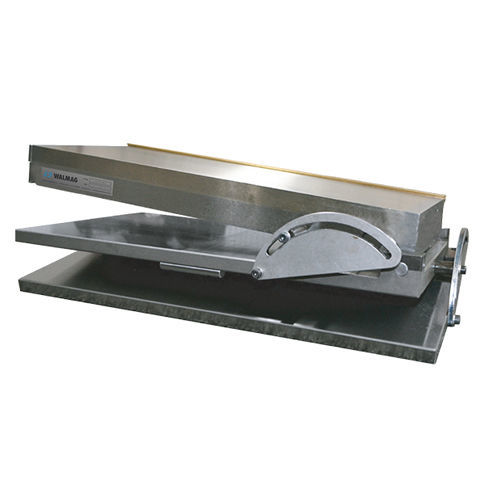

Table sinus d'usinage SINEC series

Présentation produit :

La table sinusoïdale composée Fixar, équipée d'un plateau magnétique permanent Neomicro, est conçue pour le rectifiage angulaire de précision, l'usinage par électroérosion (EDM) et les opérations de mesure. Elle permet le basculement simultané de la pièce autour des axes longitudinal et transversal, offrant une grande variabilité lors de l'usinage.

Avantages :

• Basculement possible sur les axes longitudinal et transversal
• Réglage des angles : longitudinal 0–45°, transversal 0–30° (réglé par cales d'extrémité selon le principe du sinus)
• Conception unique des roulements et base rigide trempée
• Fourni avec plateau magnétique permanent Neomicro (disposition fine des pôles) ; plateaux optionnels : Neomill ou Electrofine
• Précision positionnelle : ±5 secondes d'arc

Contenu de la livraison :

• Table sinusoïdale Fixar SINEC
• Clés Allen
• Tableau pour réglage rapide des angles
• Mode d'emploi

Applications :

• Rectifiage de surfaces à angle précis
• Usinage par électroérosion (EDM)
• Contrôles et métrologie

Modèles / Dimensions :

• SINEC100175 — Larg. : 100 mm; Long. : 175 mm; H : 104 mm; C x D : 210 x 140 mm; S : 165/110 mm; Poids : 15 kg
• SINEC130255 — Larg. : 130 mm; Long. : 255 mm; H : 120 mm; C x D : 290 x 170 mm; S : 245/140 mm; Poids : 32 kg
• SINEC150300 — Larg. : 150 mm; Long. : 300 mm; H : 123 mm; C x D : 335 x 190 mm; S : 340/160 mm; Poids : 49,5 kg
• SINEC200400 — Larg. : 200 mm; Long. : 400 mm; H : 124 mm; C x D : 435 x 240 mm; S : 390/210 mm; Poids : 73 kg

Caractéristiques techniques :

• Application : Rectifiage, mesure, EDM
• Technologie : Magnétisme permanent
• Force de maintien (plateau Neomicro) : 100 N/cm²
• Plage de réglage des angles : longitudinal 0–45°; transversal 0–30°
• Précision : ±5 secondes d'arc
• Parallélisme : ±5 µm/100 mm
• Taille minimale de la pièce : 4 × 4 × 1 mm
• Orientation des pôles : transversale
• Limite de reprise : 7 mm
• Pas des pôles : T1,9 1,4+0,5 mm (acier/laiton)
• Garantie : 2 ans
