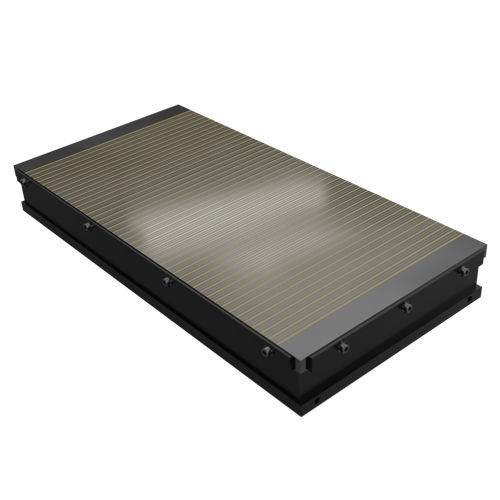

Plateau électro-magnétique rectangulaire BJP series

pour rectificationpour forte chargeavec séparation polaire parallèle

Présentation

Le plateau électromagnétique BJP est conçu pour le meulage intensif de surfaces et s'adapte à une large gamme de pièces et de dimensions. Il se commande via une unité de contrôle permettant l'activation et la régulation continue de la force d'adhérence pour obtenir des conditions de serrage optimales.

Avantages

• Construction solide et étanche avec système à plusieurs bobines
• Unité de contrôle pour activation/démagnétisation rapides et réglage variable de la force de maintien
• Plateau supérieur durable avec pôles transversaux combinés pour une grande flexibilité de serrage
• Pas de pôles fin : 4 mm (acier) et 1 mm (laiton) ; grand pas de pôles : env. 42 mm
• Manipulation simple et maintenance réduite
• Tension d'alimentation standard : 110 V CC

Description

Les bobines sont disposées pour optimiser l'utilisation magnétique et fournir une force de maintien élevée et uniforme avec un échauffement minimal de la zone de travail. L'unité de contrôle permet l'activation par bouton ou interrupteur et un réglage fluide de la force de maintien. L'interconnexion avec une unité de contrôle adaptée et la commande machine autorise un fonctionnement partiellement ou entièrement automatique. La démagnétisation automatique évite toute rémanence magnétique dans la pièce après desserrage.

Paramètres (modèles sélectionnés)

• BJP200600 — Larg. : 200 mm; Long. : 600 mm; H : 98 mm; Puissance : 160 W; Poids : 77 kg
• BJP300600 — Larg. : 300 mm; Long. : 600 mm; H : 98 mm; Puissance : 215 W; Poids : 118 kg
• BJP400800 — Larg. : 400 mm; Long. : 800 mm; H : 100 mm; Puissance : 350 W; Poids : 212 kg
• BJP3001000 — Larg. : 300 mm; Long. : 1000 mm; H : 103 mm; Puissance : 350 W; Poids : 201 kg
• BJP4001000 — Larg. : 400 mm; Long. : 1000 mm; H : 103 mm; Puissance : 435 W; Poids : 269 kg
• BJP5001000 — Larg. : 500 mm; Long. : 1000 mm; H : 108 mm; Puissance : 530 W; Poids : 352 kg
• BJP6001000 — Larg. : 600 mm; Long. : 1000 mm; H : 113 mm; Puissance : 620 W; Poids : 420 kg

Contenu de la livraison

• Plateau magnétique
• Butées arrière et latérales
• Câble d'alimentation
• Certificat
• Manuel d'utilisation

Caractéristiques techniques

• Application : Meulage de surfaces intensif
• Technologie : électromagnétique (électro)
• Force de maintien : 130 N/cm²
• Taille minimale de pièce : 35 x 35 x 3 mm
• Type de pôles : transversaux
• Limite de re-affûtage : 7 mm
• Pas de pôles : env. 42 mm (principal) ; pas fin 4 mm (acier) + 1 mm (laiton)
• Tension d'entrée standard : 110 V CC
• Commande : télécommande / unité de contrôle — réglage variable de la force de maintien et démagnétisation automatique ; possibilité d'intégration partielle ou totale à la commande machine
• Garantie : 2 ans
