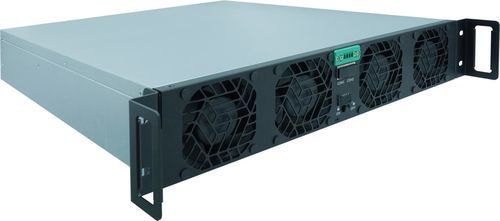

Module de puissance ACDC TPS-BM57050KTIF

Vue d'ensemble
Le TPS-BM57050KTIF est un module de puissance AC‑DC bidirectionnel triphasé conçu pour la conversion d'énergie haute puissance sans courant de ligne neutre. Il intègre une topologie à commutation douce (soft switching) pour réduire les pertes de commutation et améliorer la fiabilité. Le module fournit jusqu'à 50 kW avec une efficacité élevée (96% AC→DC, 95% DC→AC), un facteur de puissance élevé (PF >0,99) et une THDi faible (<5%), adapté aux bancs d'essai industriels exigeants et aux systèmes de recyclage d'énergie. Il prend en charge des entrées 380/400/415 VAC, une sortie bus 570 VDC, une conception modulaire et un refroidissement par air forcé. Les interfaces CAN et RS485 permettent la supervision et l'intégration au contrôle.

Principales caractéristiques

• Conversion AC‑DC bidirectionnelle triphasée sans courant de ligne neutre
• Topologie à commutation douce pour réduire les pertes et améliorer la fiabilité
• Haute efficacité : 96% (AC vers DC) et 95% (DC vers AC)
• Facteur de puissance >0,99 et THDi <5% pour une qualité de puissance stable
• Puissance nominale : 50 000 W
• Tensions d'entrée nominales : 380/400/415 VAC ; courant d'entrée ≤88 A (AC→DC)
• Bus DC : 570 VDC ; courant de sortie 87,8 A (DC→AC)
• Conception modulaire pour extension et maintenance simplifiée
• Refroidissement par air forcé adapté à une utilisation continue sous charge
• Interfaces de communication : CAN, RS485

Applications

• Tests et validation de Battery PACK
• Essais de puissance bidirectionnelle (AC↔DC) pour bancs d'essai d'électronique de puissance
• Recyclage d'énergie et tests de vieillissement accéléré pour systèmes de stockage
• Applications de laboratoire et industrielles haute puissance

Spécifications techniques

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• Puissance nominale : 50 000 W
• Efficacité : 96% (AC→DC), 95% (DC→AC)
• Plage de tension d'entrée : 342–460 VAC ; nominal : 380/400/415 VAC
• Courant d'entrée : ≤88 A (AC→DC)
• Tension bus DC : 570 VDC
• Courant de sortie : 87,8 A (DC→AC)
• Plage de tension de sortie : 342–460 VAC (sortie AC)
• Précision de la tension de sortie : ±1% (AC→DC)
• Flux d'air : avant → arrière
• Dimensions (L×l×H) : 435 × 86 × 600 mm
• Poids : ≤23 kg

Mécanique, communications & conformité

• Refroidissement : air forcé
• Communication : CAN, RS485 pour supervision et contrôle
• Conception : modulaire pour extension et maintenance
• Normes & certifications : IEC62477-1, EN55032, UL, CE, TUV
