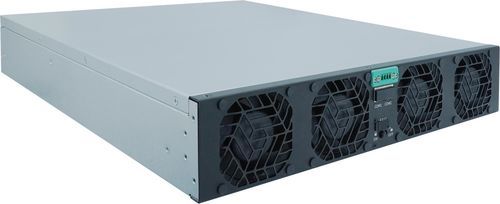

Module de puissance AC TPS-BM63053KTIT

BiDi ACDCDC

Présentation
Le TPS-BM63053KTIT est un module d'alimentation triphasé bidirectionnel AC‑DC conçu pour la conversion d'énergie haute puissance en environnement industriel. Il fonctionne en modes AC→DC et DC→AC grâce à une technologie de commutation douce, affichant des rendements jusqu'à 96% (AC→DC) et 95% (DC→AC). Le module opère sans courant de neutre, garantit un facteur de puissance PF > 0,99 et un THDi < 3%, et s'adresse à des usages tels que les essais de PACK batteries, les tests de puissance bidirectionnels, le recyclage d'énergie et les essais d'endurance. Il présente une architecture modulaire, un refroidissement par ventilation forcée et des communications CAN/RS485, et répond aux normes IEC62477-1 et EN55032 ; certifications UL, CE et TUV.

Caractéristiques principales

• Topologie triphasée bidirectionnelle AC‑DC pour flux d'énergie réversible
• Fonctionnement sans courant de neutre
• Technologie de commutation douce pour réduire les pertes
• Haut rendement : 96% (AC→DC), 95% (DC→AC)
• Facteur de puissance élevé (PF > 0,99) et faible THDi (< 3%)
• Puissance nominale : 53 000 W (53 kW)
• Plages d'entrée/sortie : 342–460 VAC et 630 VDC (tension nominale 380/400/415 VAC)
• Courant d'entrée ≤94 A (AC→DC) ; courant de sortie 84,2 A (DC→AC)
• Conception modulaire pour montée en capacité et maintenance simplifiée
• Refroidissement par ventilation forcée (flux d'air : avant → arrière)
• Interfaces CAN et RS485 pour supervision et commande
• Dimensions compactes (435 × 86 × 600 mm) et poids ≤23 kg
• Normes : IEC62477-1, EN55032 ; Certifications : UL, CE, TUV

Spécifications techniques

• Puissance nominale : 53 000 W
• Rendement : 96% (AC vers DC), 95% (DC vers AC)
• Tension d'entrée : 342–460 VAC (tension nominale 380/400/415 VAC)
• Tension de sortie : 630 VDC / 342–460 VAC
• Courant d'entrée : ≤94 A (AC→DC)
• Courant de sortie : 84,2 A (DC→AC)
• Précision de la tension de sortie : ±1% (AC→DC)
• Flux d'air : avant → arrière
• Dimensions (L×l×H) : 435 × 86 × 600 mm
• Poids : ≤23 kg
