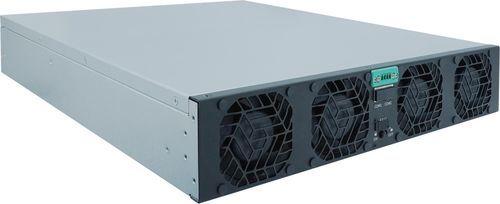

Module de puissance ACDC TPS-BM57050KTIF-S

Présentation du produit
Le module d'alimentation bidirectionnel TPS-BM57050KTIF-S est un module AC-DC triphasé haute performance conçu pour la conversion d'énergie polyvalente. Il fonctionne sans courant de ligne neutre et utilise une technologie de commutation douce avancée pour améliorer la fiabilité et réduire les pertes d'énergie. Le module délivre jusqu'à 50,000 W de puissance avec un rendement élevé (96% AC→DC, 95% DC→AC), un facteur de puissance élevé (PF > 0.99) et une faible distorsion harmonique totale (THDi < 5%), assurant une sortie électrique stable et propre. Il présente une conception modulaire, un refroidissement par air forcé et intègre des communications CAN et RS485 pour la supervision et le contrôle. L'unité est conforme à IEC62477-1 et EN55032 et est certifiée UL, CE et TUV.

Principales caractéristiques

• Conception bidirectionnelle et triphasée permettant la conversion d'énergie AC↔DC.
• Fonctionnement sans courant de neutre pour une sécurité et une efficacité accrues dans les systèmes triphasés.
• Technologie de commutation douce avancée pour réduire les pertes de commutation et augmenter la fiabilité.
• Haut rendement : 96% (AC→DC) et 95% (DC→AC).
• Excellentes performances électriques : Facteur de puissance > 0,99 et THDi < 5%.
• Forte capacité : 50,000 W (50 kW).
• Entrée : 380/400/415 VAC (nominal), plage de fonctionnement 342–460 VAC ; courant d'entrée ≤ 88 A (AC→DC).
• Sortie : 570 VDC (nominal) et plage 342–460 VAC ; courant de sortie jusqu'à 87.8 A (AC→DC).
• Conception modulaire pour une expansion et une maintenance facilitées.
• Refroidissement par air forcé pour maintenir une opération stable sous charge.
• Communication intégrée : interfaces CAN et RS485.
• Dimensions compactes et poids maîtrisé pour l'installation.
• Conforme à IEC62477-1 et EN55032 ; certifié UL, CE, TUV.

Caractéristiques / Spécifications techniques

• Air Flow : From front to rear
• Dimensions (L × W × H) : 435 × 86 × 600 mm
• Rendement : 95% (DC→AC), 96% (AC→DC)
• Courant d'entrée : ≤ 88 A (AC→DC), 87.8 A (DC→AC)
• Puissance d'entrée : 50,000 W (DC→AC)
• Tension d'entrée : 342–460 VAC, 570 VDC
• Courant de sortie : 87.8 A (AC→DC)
• Puissance de sortie : 50,000 W (AC→DC)
• Tension de sortie : 570 VDC, 342–460 VAC
• Précision tension de sortie : ±1% (AC→DC)
• Tension d'entrée nominale : 380 VAC, 400 VAC, 415 VAC
• Poids : ≤ 23 kg
• Article Number : HPM1295
• Manufacturer Code : HPM010050
• Manufacturer : TPS
