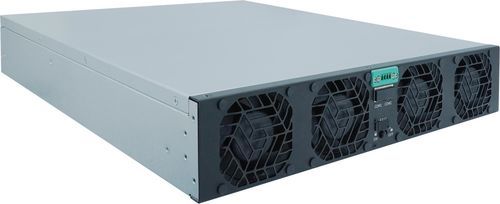

Module de puissance numérique TPS-BM70053KTIF-S

BiDi ACDCDCAC

Aperçu du produit
Le TPS-BM70053KTIF-S est un module d'alimentation bidirectionnel AC-DC triphasé conçu pour la conversion d'énergie haute puissance. D'un rendement 53 kW avec une sortie 700 VDC, il utilise la commutation douce (soft switching) pour réduire les pertes, fonctionne sans courant de ligne neutre et permet une commutation rapide des modes en 2 ms. Il accepte une entrée 342–460 VAC (tension nominale 380/400/415 VAC) et atteint un haut rendement (96% AC→DC, 95% DC→AC) avec un facteur de puissance >0,99 et THDi <5%. Sa conception modulaire, le refroidissement par air forcé et les communications intégrées CAN/RS485 facilitent l'intégration, la maintenance et la supervision. Dimensions compactes (435×86×600 mm) et poids ≤23 kg, adapté aux applications industrielles telles que les tests de vieillissement de PACK batterie et le recyclage d'énergie. Conforme IEC62477-1 et EN55032 ; certifications UL, CE, TUV.

Points clés

• Conversion d'énergie bidirectionnelle triphasée AC-DC pour charges/décharges et interaction réseau
• Fonctionnement sans courant de ligne neutre pour une sécurité et une efficacité accrues
• Commutation douce pour réduire les pertes et améliorer la fiabilité
• Haut rendement : 96% (AC→DC) et 95% (DC→AC)
• Performances électriques : facteur de puissance >0,99 et THDi <5%
• Commutation rapide de 2 ms entre modes pour une grande flexibilité opérationnelle
• Haute puissance : puissance nominale 53 kW
• Stabilité entrée/sortie : plage d'entrée 342–460 VAC (380/400/415 VAC nominal), sortie 700 VDC
• Conception modulaire pour extension et maintenance simplifiée
• Refroidissement par air forcé pour une gestion thermique fiable
• Communications intégrées : CAN et RS485 pour contrôle et supervision
• Empreinte compacte et poids maîtrisé : 435×86×600 mm, ≤23 kg
• Normes et certifications : IEC62477-1, EN55032 ; UL, CE, TUV

Spécifications techniques

• Modèle : TPS-BM70053KTIF-S
• Puissance nominale : 53 kW
• Rendement : 96% (AC→DC), 95% (DC→AC)
• Plage de tension d'entrée : 342–460 VAC (nominal 380/400/415 VAC)
• Tension de sortie : 700 VDC
• Courant d'entrée : ≤94 A (AC→DC)
• Courant de sortie : 75,8 A (AC→DC)
• Temps de commutation entre modes : 2 ms
• Facteur de puissance : >0,99
• Distorsion harmonique totale (THDi) : <5%
• Refroidissement : refroidissement par air forcé
• Communications : CAN, RS485
• Dimensions (L×l×H) : 435×86×600 mm
• Poids : ≤23 kg
• Normes / Certifications : IEC62477-1, EN55032, UL, CE, TUV
