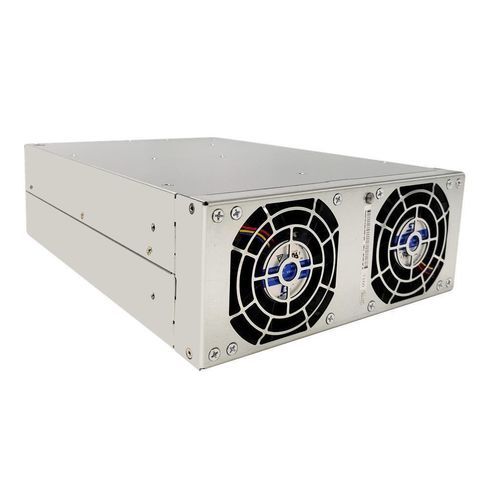

Module de puissance BiDi ACDC TPS-BM159000THIT

Détails du produit
Le TPS-BM159000THIT est un module d'alimentation bidirectionnel haute performance, associé au module d'alimentation TPS-BM159000THIRT, conçu comme un module bidirectionnel AC-DC triphasé. Il adopte une technologie avancée triphasée sans ligne neutre, éliminant les problèmes de courant de ligne neutre dans les systèmes d'alimentation. Équipé d'une technologie de commutation douce mature, il assure une conversion d'énergie bidirectionnelle fiable et efficace, adapté aux applications telles que les équipements de test de formation de cellules, les équipements de test bidirectionnels de puissance et les équipements de vieillissement d'énergie recyclable.

En tant que module d'alimentation à haute efficacité de 92%/91,5%, il atteint une efficacité de pointe de 92% en direction AC vers DC et de 91,5% en direction DC vers AC, réduisant considérablement la consommation d'énergie. Il présente un facteur de puissance élevé (PF >0,99, PF=0,99@380VAC pleine charge) et une faible distorsion harmonique totale du courant d'entrée (THDi <5%, THDi<5%@380VAC pleine charge), garantissant une excellente compatibilité réseau.

Ce module d'alimentation bidirectionnel de 9000W/7200W délivre une capacité de sortie nominale de 9000W en direction AC vers DC et une capacité d'entrée nominale de 7200W en direction DC vers AC. Il fonctionne comme un module d'entrée 380/400/415VAC avec une plage de tension d'entrée AC de 343~456VAC (pleine charge) et 304~343VAC (dérating à 80%), et une plage de fréquence de 50/60±5Hz. En tant que module d'alimentation de sortie 15VDC, il fournit une sortie DC de 15VDC avec des courants nominaux de 600A (AC vers DC) et 480A (DC vers AC), tandis que le courant d'entrée AC est ≤17A.

Caractéristiques principales

• Conversion d'énergie bidirectionnelle : Fonctionne comme un module bidirectionnel AC-DC triphasé, supportant une isolation et un flux d'énergie sans faille entre AC et DC, assurant des performances fiables dans les systèmes connectés au réseau.
• Technologies avancées : Intègre une technologie de commutation douce pour une fiabilité et une efficacité accrues ; atteint un PF élevé (>0,99) et un THDi faible (<5%) pour des performances réseau optimales.
• Haute efficacité : Affiche une efficacité de pointe de 92% (AC vers DC) et de 91,5% (DC vers AC), minimisant les pertes d'énergie et réduisant les coûts opérationnels.
• Adaptabilité robuste : Fonctionne à pleine charge de -10°C à 45°C, avec un dérating à 90% à 45°C~55°C ; s'adapte aux réseaux instables et aux environnements difficiles, équipé de fonctions de protection contre les défauts parfaites.
• Refroidissement et communication : Dispose d'un refroidissement par air forcé avec contrôle intelligent et communication CAN pour un fonctionnement efficace et une surveillance en temps réel.
• Conception compacte : Mesure 218mm x 86mm x 300mm et pèse 6,5kg, idéal pour les installations industrielles à espace restreint.
• Certifications et conformité : Peut passer les certifications UL, CE, TUV et répond aux normes EN55032, garantissant une compatibilité mondiale.
• Extensibilité : Conception modulaire supporte une expansion intelligente avec un fonctionnement parallèle automatique, adapté aux configurations de systèmes évolutives.

Spécifications
Paramètre | Valeur
Flux d'air | De l'avant vers l'arrière
Dimensions (L*W*H)(mm) | 218*86*300
Efficacité | 91,5%(DC vers AC), 92%(AC vers DC)
Courant d'entrée | ≤17A(AC vers DC), 480A(DC vers AC)
Puissance d'entrée | 7200W(DC vers AC)
Tension d'entrée | 15Vdc, 343-456Vac
Courant de sortie | 600A(AC vers DC)
Puissance de sortie | 9000W(AC vers DC)
Tension de sortie | 15Vdc, 343-456Vac
Précision de la tension de sortie | 1%(AC vers DC)
Tension d'entrée nominale | 380Vac, 400Vac, 415Vac
Poids | ≤6,5kg
