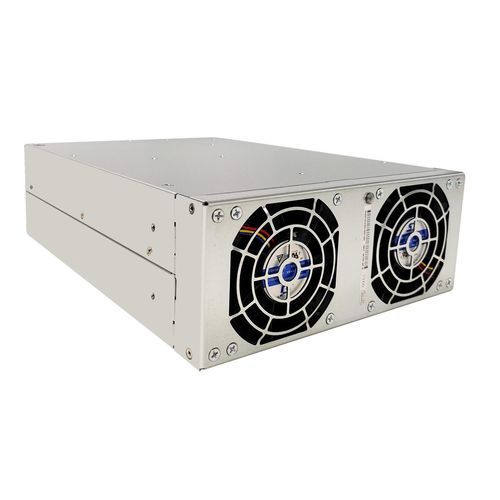

Module de puissance BiDi ACDC TPS-BM157200UHIT

Détails du produit
Le module de puissance bidirectionnel TPS-BM157200UHIT est un module AC-DC triphasé haute performance de 7200W, faisant partie de la série TPS-BM157200UHIT/TPS-BM157200UHIRT, conçu pour une conversion d'énergie bidirectionnelle sans faille dans les systèmes triphasés. En tant que module de puissance triphasé sans ligne neutre, il élimine les problèmes de courant de ligne neutre, résolvant complètement le problème du courant de ligne neutre dans les systèmes électriques et assurant un fonctionnement stable dans les configurations triphasées. Il adopte une technologie de commutation douce mature, améliorant la fiabilité et l'efficacité des processus de conversion d'énergie. Fonctionnant comme un module d'isolation bidirectionnel AC-DC triphasé, il prend en charge le fonctionnement fiable de l'onduleur dans les systèmes connectés au réseau avec une sortie nominale de 7200W dans le sens AC-DC et de 5760W dans le sens DC-AC. Il fonctionne avec une entrée de 480VAC dans la plage de 384~528VAC (pleine charge) et délivre une sortie stable de 15VDC avec un courant nominal de 480A. Avec une efficacité de pointe de 91,5% en AC-DC et de 90,5% en DC-AC, il maintient une excellente qualité de puissance avec un facteur de puissance élevé (PF>0,99) et une faible distorsion harmonique totale (THDi <5%) sous pleine charge. Équipé de la technologie de commutation bidirectionnelle de tension sans faille, il répond aux exigences de réponse rapide des équipements de test. Doté d'un refroidissement par air forcé (par défaut : entrée avant et sortie arrière), il s'adapte aux environnements difficiles sans réduction de puissance à 45°C et est conforme à la norme EN55032. Avec un design modulaire, il prend en charge l'expansion intelligente et le fonctionnement parallèle automatique de jusqu'à 4 unités. Il peut passer la certification UL/CE/TUV, ce qui le rend idéal pour les applications de test de formation de cellules, de test bidirectionnel de puissance et de module de puissance recyclable en tant que module de puissance AC-DC triphasé LV.

Caractéristiques clés

• Conception triphasée sans ligne neutre : Élimine le courant de ligne neutre, résolvant les problèmes de ligne neutre du système électrique pour un fonctionnement stable.
• Performances élevées : 7200W AC-DC/5760W DC-AC, 91,5%/90,5% d'efficacité, sortie 15VDC/480A, PF>0,99 et THDi <5% pour une qualité de puissance supérieure.
• Commutation et isolation sans faille : Prend en charge le fonctionnement de l'onduleur connecté au réseau avec une commutation de tension sans faille, répondant aux besoins de réponse rapide des équipements de test.
• Modulaire et extensible : Jusqu'à 4 unités en parallèle pour une mise à l'échelle flexible de la puissance via une expansion intelligente.
• Fiable et conforme : Refroidissement par air forcé (entrée avant et sortie arrière), adaptabilité aux environnements difficiles, conformité EN55032 et certifiable UL/CE/TUV.

Spécifications
Paramètre | Valeur
Flux d'air | De l'avant vers l'arrière
Dimensions (L*W*H)(mm) | 176*86*285
Efficacité | 90,5%(DC à AC), 91,5%(AC à DC)
Courant d'entrée | ≤12A(AC à DC), 384A(DC à AC)
Puissance d'entrée | 5760W(DC à AC)
Tension d'entrée | 15Vdc, 384-528Vac
Courant de sortie | 480A(AC à DC)
Puissance de sortie | 7200W(AC à DC)
Tension de sortie | 15Vdc, 343-456Vac
Précision de la tension de sortie | 1%(AC à DC)
Tension d'entrée nominale | 480Vac
Poids | ≤8kg

Caractéristiques / Spécifications techniques

• Module de puissance bidirectionnel pour conversion AC-DC et DC-AC triphasée
• Sortie 7200W (AC-DC), sortie 5760W (DC-AC)
• Efficacité de 91,5% (AC-DC), 90,5% (DC-AC)
• Tension d'entrée : 480VAC (384~528VAC pleine charge)
• Sortie : 15VDC, 480A
• Facteur de puissance >0,99, THDi <5%
• Refroidissement par air forcé (entrée avant, sortie arrière)
• Fonctionnement en parallèle jusqu'à 4 unités
• Certifiable UL/CE/TUV, conforme EN55032
• Adaptabilité aux environnements difficiles (pas de réduction de puissance à 45°C)
• Dimensions : 176*86*285 mm
• Poids : ≤8kg
