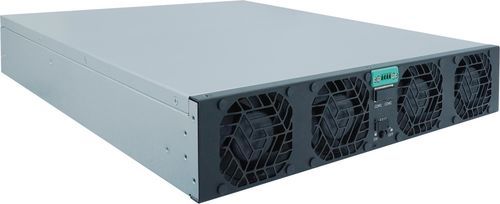

Module de puissance ACDC TPS-BM61053KTIT

Présentation du produit
Le TPS-BM61053KTIT est un module d'alimentation bidirectionnel triphasé AC‑DC d'une puissance nominale de 53 kW. Conçu pour des applications de conversion d'énergie en laboratoire et en industrie, il permet un flux d'énergie bidirectionnel pour les essais de charge/décharge, le fonctionnement régénératif et la simulation de réseaux. Interfaces principales : CAN et RS485 ; conception modulaire pour extension et maintenance ; refroidissement par air forcé.

Performances et caractéristiques électriques

• Conversion bidirectionnelle AC‑DC triphasée
• Fonctionnement sans courant de ligne neutre
• Technologie de commutation douce (soft‑switching) pour réduire les pertes et améliorer la fiabilité
• Puissance nominale : 53 000 W
• Commutation rapide des modes : 2 ms entre modes
• Facteur de puissance élevé : PF > 0,99
• Faible distorsion harmonique totale : THDi < 3%
• Communication : interfaces CAN et RS485
• Refroidissement : air forcé (flux d'air avant → arrière)
• Conception modulaire pour extension et maintenance

Remarques sur l'efficacité
Les valeurs d'efficacité varient selon le mode de fonctionnement. La description mentionne 96% et 95% dans différents modes tandis que le tableau de spécifications indique 94% (AC vers DC) et 95% (DC vers AC). Se référer au point de fonctionnement choisi pour l'efficacité exacte.

Caractéristiques techniques

• Dimensions (L × l × H) : 435 × 86 × 600 mm
• Poids : ≤ 23 kg
• Flux d'air : de l'avant vers l'arrière
• Tension d'entrée : 342–460 VAC ; entrée DC : 280 VDC
• Tensions d'entrée nominales : 380 VAC, 400 VAC, 415 VAC
• Courant d'entrée : ≤ 94 A (AC → DC), 53,6 A (DC → AC)
• Puissance d'entrée (exemple) : 15 000 W (DC → AC)
• Tension de sortie : 610 VDC ; sortie AC : 342–460 VAC
• Courant de sortie : 86,9 A (AC → DC)
• Précision de la tension de sortie : ±1% (AC → DC)

Applications

• Essais et cyclage de packs batteries
• Tests et émulation de puissance bidirectionnelle
• Tests de recyclage d'énergie et vieillissement
• R&D en conversion d'énergie

Normes et conformité

• Normes : IEC 62477‑1, EN 55032
• Certifications : UL, CE, TUV ; conformité RoHS, WEEE, UKCA indiquée
