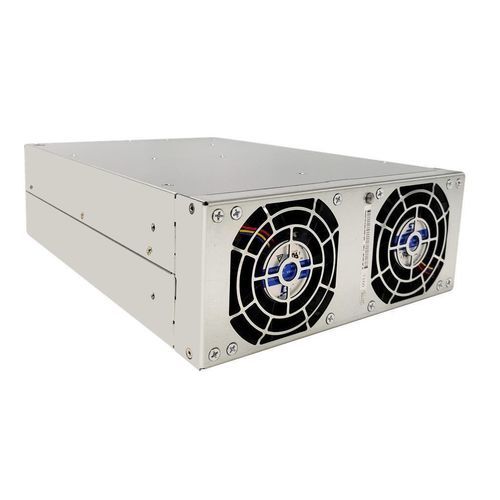

Module de puissance BiDi ACDC TPS-BM159000UHIRT

Détails du produit
Le TPS-BM159000UHIRT est un module de puissance haute performance qui, avec le module de puissance bidirectionnel TPS-BM159000UHIT, appartient à la famille des modules bidirectionnels AC-DC triphasés. Il adopte une technologie avancée sans ligne neutre triphasée, se qualifiant comme un module de puissance sans courant de ligne neutre pour éliminer les problèmes de courant de ligne neutre dans les systèmes d'alimentation. En utilisant une technologie de commutation douce mature, il assure une conversion d'énergie bidirectionnelle fiable et efficace, ce qui le rend idéal pour les équipements de test de formation de cellules, les équipements de test de puissance bidirectionnelle et les équipements de vieillissement de puissance recyclable.

En tant que module de puissance à haute efficacité de 92%/91,5%, il atteint une efficacité de pointe de 92% @480VAC en direction AC vers DC et de 91,5% @480VAC en direction DC vers AC, réduisant considérablement la consommation d'énergie. Il présente un facteur de puissance élevé (PF >0,99 @480VAC pleine charge) et une faible distorsion harmonique totale du courant d'entrée (THDi <5% @480VAC pleine charge), assurant une excellente compatibilité réseau.

Ce module de puissance bidirectionnel de 9000W/7200W délivre une capacité de sortie nominale de 9000W (AC vers DC) et une capacité d'entrée nominale de 7200W (DC vers AC). Il fonctionne comme un module de puissance d'entrée 480VAC avec une plage d'entrée AC de 384~528VAC et une fréquence de 50/60±5Hz. En tant que module de sortie 15,5VDC, il fournit une sortie DC de 15,5VDC avec des courants nominaux de 580A (AC vers DC) et 480A (DC vers AC), tandis que le courant d'entrée AC est <15A.

Caractéristiques clés

• Flux d'énergie bidirectionnel : Fonctionne comme un module bidirectionnel AC-DC triphasé, supportant une isolation et une conversion d'énergie transparentes pour répondre aux besoins de réponse rapide des équipements de test.
• Technologies avancées : Intègre une technologie de commutation douce pour une fiabilité accrue ; atteint un PF élevé (>0,99) et un THDi faible (<5%) pour des performances réseau optimales.
• Haute efficacité : Affiche une efficacité de pointe de 92% (AC vers DC@480VAC) et de 91,5% (DC vers AC@480VAC), minimisant les pertes d'énergie.
• Adaptabilité robuste : Fonctionne à pleine charge de -10°C à 45°C (dérating à 90% de 45°C à 60°C), s'adaptant aux réseaux instables et aux environnements difficiles avec une protection complète contre les défauts.
• Refroidissement et communication : Équipé d'un refroidissement par air forcé avec contrôle intelligent ; dispose d'un flux d'air de type R (entrée arrière et sortie avant, avant : ventilateur ; arrière : terminal) pour une dissipation thermique efficace. Prend en charge la communication CAN pour une surveillance facile.
• Conception compacte : Mesure 218mm x 86mm x 300mm et pèse 6,5kg, adapté aux configurations à espace restreint.
• Certifications et conformité : Certifié UL, CE, TUV et conforme aux normes EN55032.
• Extensibilité : Conception modulaire permettant jusqu'à 4 unités en parallèle pour une mise à l'échelle flexible du système.

Spécifications
Paramètre | Valeur
Flux d'air | De l'arrière vers l'avant
Dimensions (L*W*H)(mm) | 218*86*300
Efficacité | 91,5%(DC vers AC), 92%(AC vers DC)
Courant d'entrée | ≤15A(AC vers DC), 480A(DC vers AC)
Puissance d'entrée | 7200W(DC vers AC)
Tension d'entrée | 15Vdc, 384-528Vac
Courant de sortie | 580A(AC vers DC)
Puissance de sortie | 9000W(AC vers DC)
Tension de sortie | 15,5Vdc, 384-528Vac
Précision de la tension de sortie | 1%(AC vers DC)
Tension d'entrée nominale | 480Vac
Poids | ≤6,5kg

Caractéristiques / spécifications techniques

• Modèle : TPS-BM159000UHIRT
• Numéro d'article : HPM1147
• Code fabricant : HPM010019
• Fabricant : TPS
• Module bidirectionnel AC-DC triphasé
• Technologie sans courant de ligne neutre
• Technologie de commutation douce
• Efficacité de 92%/91,5% (AC-DC/DC-AC)
• PF >0,99, THDi <5%
• Sortie de 9000W (AC vers DC), entrée de 7200W (DC vers AC)
• Sortie 15,5VDC, courant d'entrée <15A
• Courant de sortie 580A/480A (AC-DC/DC-AC)
• Refroidissement par air forcé, flux d'air de type R
• Communication CAN
• Certifié UL, CE, TUV, conforme EN55032
• Dimensions : 218 x 86 x 300 mm
• Poids : ≤6,5 kg
• Jusqu'à 4 unités en parallèle
