Module de puissance ACDC TPS-BM159000THIRT

BiDi ACDC

Détails du produit

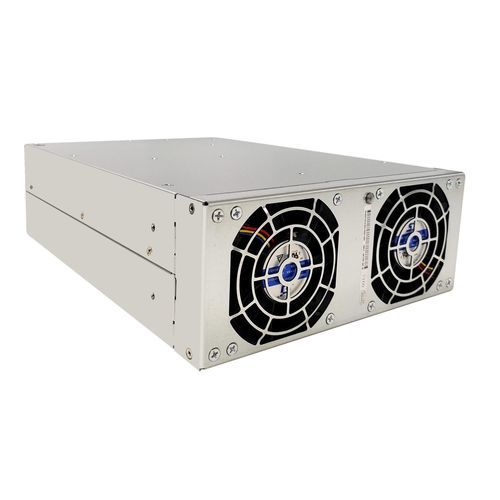

Module d'alimentation TPS-BM159000THIRT
Le TPS-BM159000THIRT est un module d'alimentation haute performance, associé au module d'alimentation bidirectionnel TPS-BM159000THIT, conçu comme un module bidirectionnel AC-DC triphasé. Il adopte une technologie avancée sans ligne neutre triphasée, éliminant les problèmes de courant de ligne neutre dans les systèmes électriques. Équipé de la technologie de commutation douce mature, il assure une conversion d'énergie bidirectionnelle fiable et efficace, adapté aux applications telles que les équipements de test de formation de cellules, les équipements de test bidirectionnels de puissance et les équipements de vieillissement de puissance recyclables.

En tant que module d'alimentation à haute efficacité de 92%/91,5%, il atteint une efficacité de pointe de 92% en direction AC vers DC et de 91,5% en direction DC vers AC, réduisant considérablement la consommation d'énergie. Il présente un facteur de puissance élevé (PF >0,99, PF=0,99@380VAC pleine charge) et une faible distorsion harmonique totale du courant d'entrée (THDi <5%, THDi<5%@380VAC pleine charge), assurant une excellente compatibilité avec le réseau.

Ce module d'alimentation bidirectionnel de 9000W/7200W délivre une capacité de sortie nominale de 9000W en direction AC vers DC et une capacité d'entrée nominale de 7200W en direction DC vers AC. Il fonctionne comme un module d'entrée 380/400/415VAC avec une plage de tension d'entrée AC de 343~456VAC (pleine charge) et de 304~343VAC (dérating à 80%), et une plage de fréquence de 50/60±5Hz. En tant que module d'alimentation de sortie 15VDC, il fournit une sortie DC de 15VDC avec des courants nominaux de 600A (AC vers DC) et 480A (DC vers AC), tandis que le courant d'entrée AC est ≤17A.

Caractéristiques clés

• Flux d'énergie bidirectionnel: Fonctionne comme un module bidirectionnel AC-DC triphasé, supportant une isolation et une conversion d'énergie transparentes, assurant des performances fiables dans les systèmes connectés au réseau.
• Technologies avancées: Intègre la technologie de commutation douce pour une fiabilité et une efficacité accrues; atteint un PF élevé (>0,99) et un THDi faible (<5%) pour des performances optimales du réseau.
• Haute efficacité: Affiche une efficacité de pointe de 92% (AC vers DC) et de 91,5% (DC vers AC), minimisant les pertes d'énergie et réduisant les coûts opérationnels.
• Adaptabilité robuste: Fonctionne à pleine charge de -10°C à 45°C, avec un dérating à 90% de 45°C à 55°C; s'adapte aux réseaux instables et aux environnements difficiles, équipé de fonctions de protection contre les défauts parfaites.
• Refroidissement et communication: Dispose d'un refroidissement par air forcé avec contrôle intelligent (options de flux d'air incluent entrée avant/sortie arrière et entrée arrière/sortie avant de type R) et communication CAN pour un fonctionnement et une surveillance efficaces.
• Conception compacte: Mesure 218mm x 86mm x 300mm et pèse 6,5kg, idéal pour les installations industrielles à espace restreint.
• Certifications et conformité: Peut passer les certifications UL, CE, TUV et respecte les normes EN55032, assurant une compatibilité mondiale.
• Extensibilité: Conception modulaire supportant une expansion intelligente avec fonctionnement parallèle automatique, adaptée aux configurations de systèmes évolutives.

Spécifications
Paramètre | Valeur
Flux d'air | De l'arrière vers l'avant
Dimensions (L*W*H)(mm) | 218*86*300
Efficacité | 91,5%(DC vers AC), 92%(AC vers DC)
Courant d'entrée | ≤17A(AC vers DC), 480A(DC vers AC)
Puissance d'entrée | 7200W(DC vers AC)
Tension d'entrée | 15Vdc, 343-456Vac
Courant de sortie | 600A(AC vers DC)
Puissance de sortie | 9000W(AC vers DC)
Tension de sortie | 15Vdc, 343-456Vac
Précision de la tension de sortie | 1%(AC vers DC)
Tension d'entrée nominale | 380Vac, 400Vac, 415Vac
Poids | ≤6,5kg

Caractéristiques / Spécifications techniques

• Module bidirectionnel AC-DC triphasé
• Pas de courant de ligne neutre
• Technologie de commutation douce
• Efficacité de pointe: 92% (AC vers DC), 91,5% (DC vers AC)
• Facteur de puissance élevé: >0,99
• THDi faible: <5%
• Sortie nominale: 9000W (AC vers DC), 7200W (DC vers AC)
• Tension d'entrée: 343~456VAC (pleine charge), 304~343VAC (dérating à 80%)
• Fréquence: 50/60±5Hz
• Sortie DC: 15VDC
• Courants nominaux: 600A (AC vers DC), 480A (DC vers AC)
• Courant d'entrée AC: ≤17A
• Température de fonctionnement: -10°C~45°C (pleine charge), 45°C~55°C (dérating à 90%)
• Refroidissement par air forcé
• Communication CAN
• Dimensions: 218mm x 86mm x 300mm
• Poids: ≤6,5kg
• Certifié UL, CE, TUV
• Conforme à EN55032
• Conception modulaire, supporte le fonctionnement en parallèle
