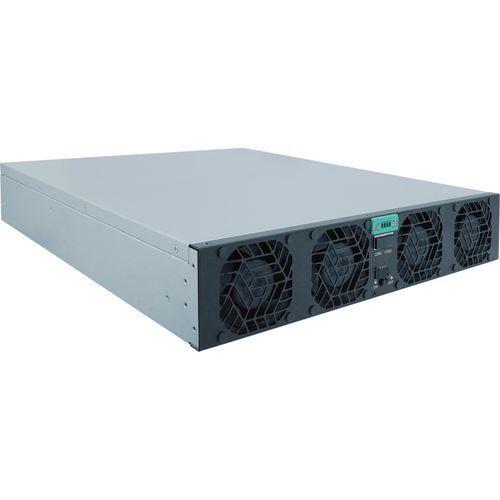

Module de puissance BiDi ACDC TPS-BM75053KTIF-S

Détails du produit
Le module d'alimentation bidirectionnel TPS-BM75053KTIF-S est une solution triphasée haute performance conçue pour une conversion d'énergie polyvalente, fonctionnant comme un module bidirectionnel AC-DC triphasé. Un avantage clé est son fonctionnement sans courant de ligne neutre, ce qui en fait un module d'alimentation sans courant de ligne neutre, garantissant des performances efficaces et sûres dans les systèmes triphasés. Il adopte une technologie de commutation douce avancée, le classant comme un module d'alimentation à technologie de commutation douce, ce qui améliore la fiabilité et réduit les pertes d'énergie. Ce module offre une efficacité impressionnante de 96 % et 95 % dans différents modes de fonctionnement, le qualifiant de module d'alimentation à haute efficacité 96 %/95 %. Il maintient un facteur de puissance élevé (PF >0,99) et une faible distorsion harmonique totale (THDi <5 %), ce qui en fait un module d'alimentation à PF élevé >0,99 et un module d'alimentation à faible THDi <5 %, garantissant une sortie de puissance stable et propre. Avec une puissance nominale de 53 000 W, il se présente comme un module d'alimentation bidirectionnel de 53 000 W, répondant aux exigences des applications à haute puissance. Il dispose d'une entrée de 380/400/415 VCA (module d'entrée 380/400/415 VCA) avec un courant d'entrée de 94 A (module de courant d'entrée 94 A) et d'une sortie de 750 VDC (module de sortie 750 VDC) avec un courant de sortie de 70,7 A (module de courant de sortie 70,7 A), assurant la compatibilité avec divers systèmes d'alimentation. Idéal pour des scénarios spécialisés, il sert de module d'alimentation pour le vieillissement des packs de batteries et de module de vieillissement de puissance recyclable pour les applications de vieillissement de puissance recyclable. Doté d'un design modulaire, il s'agit d'un module d'alimentation à conception modulaire, facilitant l'expansion et la maintenance. Équipé d'un système de refroidissement par air forcé, il s'agit d'un module d'alimentation à refroidissement par air forcé qui maintient des températures de fonctionnement optimales même sous de lourdes charges. Intégré avec des capacités de communication CAN et RS485, il s'agit d'un module de communication CAN/RS485, permettant une transmission et un contrôle de données transparents. Mesurant 435 mm × 86 mm × 600 mm, il s'agit d'un module d'alimentation 435 mm × 86 mm × 600 mm avec un design compact, et pèse ≤23 kg, ce qui en fait un module d'alimentation bidirectionnel ≤23 kg pour une installation pratique. Il est conforme aux normes IEC62477-1 et EN55032 (module conforme IEC62477-1 EN55032) et détient les certifications UL, CE, TUV (module d'alimentation certifié UL CE TUV), garantissant le respect des réglementations internationales et des normes de sécurité.

Caractéristiques clés

• Conception bidirectionnelle et triphasée : Le module d'alimentation bidirectionnel TPS-BM75053KTIF-S fonctionne comme un module bidirectionnel AC-DC triphasé, permettant une conversion d'énergie polyvalente dans les systèmes triphasés.
• Pas de courant de ligne neutre : En tant que module d'alimentation sans courant de ligne neutre, il fonctionne sans courant de ligne neutre, améliorant la sécurité et l'efficacité dans les configurations triphasées.
• Technologie avancée : Adopte la technologie de commutation douce (module d'alimentation à technologie de commutation douce) pour une fiabilité améliorée et une réduction des pertes d'énergie.
• Haute efficacité : Un module d'alimentation à haute efficacité 96 %/95 % avec des performances exceptionnelles dans différents modes de fonctionnement, minimisant le gaspillage d'énergie.
• Excellente performance électrique : Présente un PF élevé >0,99 (module d'alimentation à PF élevé >0,99) et un THDi faible <5 % (module d'alimentation à faible THDi <5 %) pour une qualité de puissance stable et propre.
• Haute capacité de puissance : Fonctionne comme un module d'alimentation bidirectionnel de 53 000 W pour répondre aux exigences des applications à haute puissance.
• Entrée et sortie stables : Entrée de 380/400/415 VCA (module d'entrée 380/400/415 VCA) avec courant d'entrée de 94 A (module de courant d'entrée 94 A) et sortie de 750 VDC (module de sortie 750 VDC) avec courant de sortie de 70,7 A (module de courant de sortie 70,7 A) pour une large compatibilité.
• Applications spécialisées : Idéal comme module d'alimentation pour le vieillissement des packs de batteries et module de vieillissement de puissance recyclable pour les scénarios de vieillissement de puissance recyclable.
• Conception modulaire : Un module d'alimentation à conception modulaire, permettant une expansion facile et une maintenance simplifiée.
• Refroidissement fiable : Équipé d'un refroidissement par air forcé (module d'alimentation à refroidissement par air forcé) pour maintenir un fonctionnement stable sous des charges variables.
• Communication flexible : Intègre la communication CAN/RS485 (module de communication CAN/RS485) pour une intégration facile de la surveillance et du contrôle.
• Compact et poids gérable : Mesure 435 mm × 86 mm × 600 mm (module d'alimentation 435 mm × 86 mm × 600 mm) et pèse ≤23 kg (module d'alimentation bidirectionnel ≤23 kg) pour une installation pratique.
• Conformité et certifications : Un module conforme IEC62477-1 EN55032 avec certifications UL CE TUV (module d'alimentation certifié UL CE TUV), garantissant le respect des normes internationales.

Spécifications
Paramètre | Valeur
Flux d'air | De l'avant vers l'arrière
Dimensions (L*W*H)(mm) | 435*86*600
Efficacité | 95%(DC à AC), 96%(AC à DC)
Courant d'entrée | ≤94A(AC à DC), 70,7A(DC à AC)
Puissance d'entrée | 53000W(DC à AC)
Tension d'entrée | 342-460VAC, 750VDC
Courant de sortie | 70,7A(AC à DC)
Puissance de sortie | 53000W(AC à DC)
Tension de sortie | 750VDC, 342-460VAC
Précision de la tension de sortie | ±1%(AC à DC)
Tension d'entrée nominale | 380Vac, 400Vac, 415Vac
Poids | ≤23kg

Caractéristiques / Spécifications techniques

• Module bidirectionnel, triphasé AC-DC
• Puissance : 53 000 W
• Tension d'entrée : 380/400/415 VCA (94 A)
• Tension de sortie : 750 VDC (70,7 A)
• Efficacité : 96 % (AC à DC), 95 % (DC à AC)
• Facteur de puissance : >0,99
• Distorsion harmonique totale (THDi) : <5 %
• Conception modulaire, refroidissement par air forcé
• Communication CAN/RS485
• Dimensions : 435 mm x 86 mm x 600 mm
• Poids : ≤23 kg
• Conformité : IEC62477-1, EN55032
• Certifications : UL, CE, TUV
