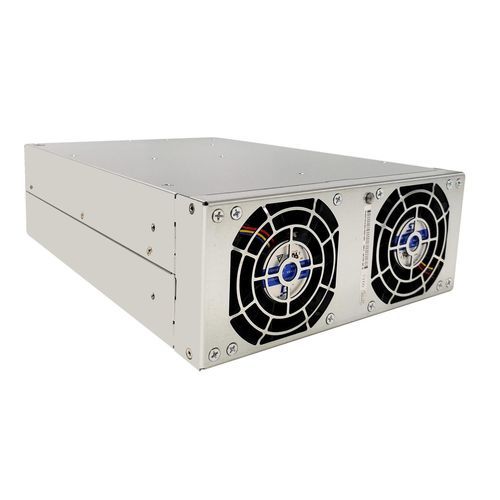

Module de puissance ACDC TPS-BM157200THIT

BiDi ACDC

Détails du produit
Le module de puissance bidirectionnel TPS-BM157200THIT est un module AC-DC triphasé haute performance de 7200W, faisant partie de la série TPS-BM157200THIT/TPS-BM157200THIRT, conçu pour une conversion d'énergie bidirectionnelle sans faille dans les systèmes triphasés. En tant que module de puissance triphasé sans ligne neutre, il élimine les problèmes de courant de ligne neutre, résolvant complètement le problème du courant de ligne neutre dans les systèmes d'alimentation et permettant un fonctionnement fiable de l'onduleur dans les configurations connectées au réseau. Fonctionnant comme un module d'isolation bidirectionnel AC-DC triphasé, il délivre 7200W en direction AC-DC avec une sortie de 15VDC et un courant de 480A, tout en supportant 5760W en direction DC-AC. Il fonctionne avec une entrée de 380/400/415VAC dans la plage de 343~456VAC (pleine charge) et offre un rendement maximal de 91,5% en AC-DC et de 90,5% en DC-AC, avec un facteur de puissance élevé (PF>0,99) et un THDi faible (<5%) sous pleine charge. Équipé de la technologie de commutation bidirectionnelle de tension sans faille, il répond aux exigences de réponse rapide des équipements de test. Il offre d'excellentes performances CEM conformes à la norme EN55032 et un refroidissement par air forcé (entrée avant par défaut et sortie arrière), s'adaptant aux environnements difficiles sans réduction de puissance à 45°C. Avec une conception modulaire, il supporte jusqu'à 4 unités en parallèle pour une expansion intelligente. Il peut passer les certifications UL/CE/TUV, ce qui le rend idéal pour les applications de test de formation de cellules, de test bidirectionnel de puissance et de module de puissance recyclable en tant que module de puissance AC-DC triphasé basse tension.

Caractéristiques clés

• Conception triphasée sans ligne neutre: Élimine le courant de ligne neutre, assurant un fonctionnement stable dans les systèmes triphasés.
• Performances élevées: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% d'efficacité, sortie 15VDC/480A, PF>0,99 et THDi <5%.
• Commutation et isolation sans faille: Supporte le fonctionnement de l'onduleur connecté au réseau avec une commutation de tension sans faille pour les équipements de test.
• Modulaire et extensible: Jusqu'à 4 unités en parallèle pour une mise à l'échelle flexible de la puissance via une expansion intelligente.
• Fiable et conforme: Refroidissement par air forcé, adaptabilité aux environnements difficiles, conformité EN55032 et certifiable UL/CE/TUV.

Spécifications
Paramètre | Valeur
Flux d'air | De l'avant vers l'arrière
Dimensions (L*W*H)(mm) | 176*86*285
Efficacité | 90,5%(DC à AC), 91,5%(AC à DC)
Courant d'entrée | ≤14A(AC à DC), 384A(DC à AC)
Puissance d'entrée | 5760W(DC à AC)
Tension d'entrée | 15Vdc, 343-456Vac
Courant de sortie | 480A(AC à DC)
Puissance de sortie | 7200W(AC à DC)
Tension de sortie | 15Vdc, 343-456Vac
Précision de la tension de sortie | 1%(AC à DC)
Tension d'entrée nominale | 380Vac, 400Vac, 415Vac
Poids | ≤5kg

Caractéristiques / Spécifications techniques

• Conversion d'énergie bidirectionnelle pour systèmes triphasés
• Fonctionnement AC-DC et DC-AC
• Efficacité maximale: 91,5% (AC-DC), 90,5% (DC-AC)
• Sortie: 15VDC, 480A
• Plage de tension d'entrée: 343~456VAC
• Fonctionnement en parallèle: jusqu'à 4 unités
• Refroidissement par air forcé (entrée avant, sortie arrière)
• Conforme à la norme EN55032
• Certifiable UL/CE/TUV
• Adaptable aux environnements difficiles (pas de réduction de puissance à 45°C)
• Idéal pour les tests de formation de cellules, les tests bidirectionnels de puissance, le recyclage d'énergie
