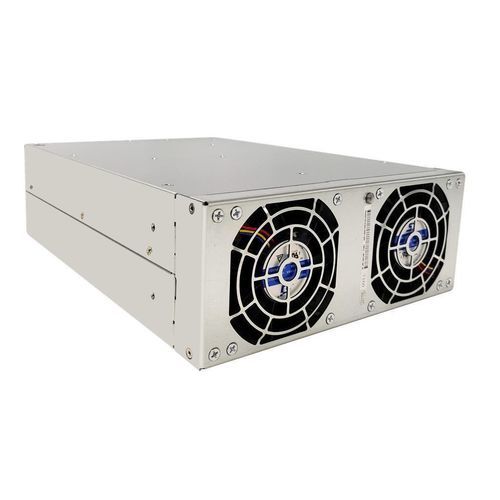

Module de puissance BiDi ACDC TPS-BM158000THIRF

Détails du produit
Le TPS-BM158000THIRF est un module de puissance haute performance, associé au module de puissance bidirectionnel TPS-BM158000THIF, conçu comme un module bidirectionnel AC-DC triphasé. Il adopte une technologie avancée sans ligne neutre triphasée, éliminant les problèmes de courant de ligne neutre dans les systèmes électriques. Équipé de la technologie de commutation douce mature, il assure une conversion d'énergie bidirectionnelle fiable et efficace, adapté aux applications telles que les équipements de test de formation de cellules, les équipements de test bidirectionnel de puissance et les équipements de vieillissement de puissance recyclable.

En tant que module de puissance à haute efficacité de 92%/91,5%, il atteint une efficacité de pointe de 92%@380VAC en direction AC vers DC et 91,5%@380VAC en direction DC vers AC, réduisant considérablement la consommation d'énergie. Il présente un facteur de puissance élevé (PF >0,99, PF=0,99@380VAC pleine charge) et une faible distorsion harmonique totale du courant d'entrée (THDi<5%, THDi<5%@380VAC pleine charge), assurant une excellente compatibilité réseau.

Ce module de puissance bidirectionnel de 8000W/6400W délivre une capacité de sortie nominale de 8000W en direction AC vers DC et une capacité d'entrée nominale de 6400W en direction DC vers AC. Il fonctionne comme un module d'entrée 380/400/415VAC avec une plage de tension d'entrée AC de 343~456VAC (pleine charge) et 304~343VAC (dérating à 80%), et une plage de fréquence de 50/60±5Hz. En tant que module de puissance de sortie 15VDC, il fournit une sortie DC de 15VDC avec des courants nominaux de 533,3A (AC vers DC) et 427A (DC vers AC), tandis que le courant d'entrée AC est <16A.

Caractéristiques principales

• Flux d'énergie bidirectionnel: Fonctionne comme un module bidirectionnel AC-DC triphasé, supportant une isolation et une conversion d'énergie transparentes, assurant des performances stables dans les systèmes connectés au réseau.
• Technologies avancées: Intègre la technologie de commutation douce pour une fiabilité et une efficacité accrues; atteint un PF élevé (>0,99) et un THDi faible (<5%) pour des performances réseau optimales.
• Haute efficacité: Affiche une efficacité de pointe de 92% (AC vers DC@380VAC) et 91,5% (DC vers AC@380VAC), minimisant les pertes d'énergie et les coûts opérationnels.
• Adaptabilité robuste: Fonctionne à pleine charge de -10°C à 45°C, avec un dérating à 90% à 45°C~60°C; s'adapte aux réseaux instables et aux environnements difficiles, équipé de fonctions de protection contre les défauts parfaites.
• Refroidissement & Communication: Dispose d'un refroidissement par air forcé avec contrôle intelligent (options de flux d'air incluent entrée avant/sortie arrière et entrée arrière/type R sortie avant) et communication CAN pour un fonctionnement et une surveillance efficaces.
• Design compact: Mesure 176mm x 86mm x 285mm et pèse ≤5kg, idéal pour les installations industrielles à espace restreint.
• Certifications & Conformité: Peut passer les certifications UL, CE, TUV et répond aux normes EN55032, assurant une compatibilité mondiale.
• Extensibilité: Conception modulaire supporte une expansion intelligente avec jusqu'à 4 unités connectées en parallèle, adaptée aux configurations de systèmes évolutives.

Spécifications
Paramètre | Valeur
Flux d'air | De l'arrière vers l'avant
Dimensions (L*W*H)(mm) | 176*86*285
Efficacité | 91,5%(DC vers AC), 92%(AC vers DC)
Courant d'entrée | ≤16A(AC vers DC), 427A(DC vers AC)
Puissance d'entrée | 6400W(DC vers AC)
Tension d'entrée | 15Vdc, 343-456Vac
Courant de sortie | 533,3A(AC vers DC)
Puissance de sortie | 8000W(AC vers DC)
Tension de sortie | 15Vdc, 343-456Vac
Précision de la tension de sortie | 1%(AC vers DC)
Tension d'entrée nominale | 380Vac, 400Vac, 415Vac
Poids | ≤5kg

Caractéristiques / Spécifications techniques

• Module bidirectionnel AC-DC triphasé
• Technologie sans courant de ligne neutre
• Technologie de commutation douce
• Efficacité de pointe: 92% (AC vers DC), 91,5% (DC vers AC)
• Facteur de puissance: >0,99
• THDi: <5%
• Sortie nominale: 8000W (AC vers DC), 6400W (DC vers AC)
• Tension d'entrée AC: 343~456VAC (pleine charge), 304~343VAC (dérating à 80%)
• Fréquence: 50/60±5Hz
• Sortie DC: 15VDC, 533,3A (AC vers DC), 427A (DC vers AC)
• Courant d'entrée AC: <16A
• Dimensions: 176mm x 86mm x 285mm
• Poids: ≤5kg
• Refroidissement par air forcé
• Communication CAN
• Certifié UL, CE, TUV
• Conforme EN55032
• Extensible jusqu'à 4 unités en parallèle
