Module de puissance BiDi ACDC TPS-BM157200UHIRT

Détails du produit

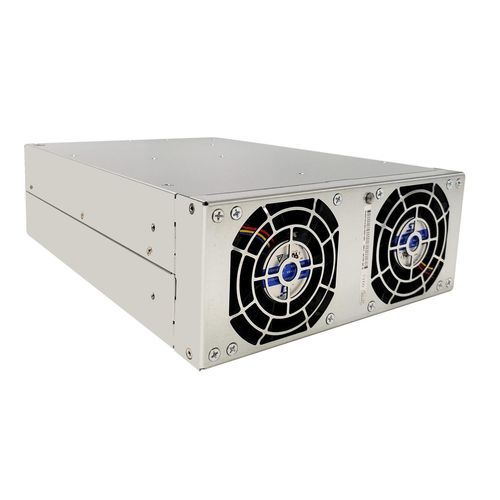

Module de puissance bidirectionnel TPS-BM157200UHIRT
Le module de puissance bidirectionnel TPS-BM157200UHIRT est un module AC-DC triphasé haute performance de 7200W, faisant partie de la série TPS-BM157200UHIT/TPS-BM157200UHIRT, conçu pour une conversion d'énergie bidirectionnelle sans faille dans les systèmes triphasés. En tant que module de puissance triphasé sans ligne neutre, il élimine les problèmes de courant de ligne neutre, résolvant complètement le problème du courant de ligne neutre dans les systèmes électriques et assurant un fonctionnement stable. Fonctionnant comme un module d'isolation bidirectionnel AC-DC triphasé, il prend en charge le fonctionnement fiable de l'onduleur dans les systèmes connectés au réseau (module de puissance d'onduleur connecté au réseau) avec une sortie nominale de 7200W en direction AC-DC et 5760W en direction DC-AC. Il fonctionne avec une entrée de 480VAC (module de puissance d'entrée 480VAC) dans une plage de 384~528VAC (pleine charge) et délivre une sortie stable de 15VDC (module bidirectionnel de sortie 15VDC) avec un courant nominal de 480A (module de puissance de sortie DC 480A). Affichant une efficacité de pointe de 91,5% en AC-DC (module bidirectionnel haute efficacité 91,5%) et de 90,5% en DC-AC (module d'efficacité 90,5% DC-AC), il maintient une excellente qualité de puissance avec un facteur de puissance élevé (PF>0,99, module triphasé PF>0,99 élevé) et une faible distorsion harmonique totale (THDi <5%, module de puissance THDi <5% faible) sous pleine charge. Équipé de la technologie de module de commutation bidirectionnelle de tension sans faille, il répond aux exigences de réponse rapide des équipements de test. Doté d'un refroidissement par air forcé (type R : entrée arrière et sortie avant, avec ventilateur avant et borne arrière), il s'adapte aux environnements difficiles sans déclassement à 45°C (module de puissance adaptable aux environnements difficiles) et est conforme à la norme EN55032 (module de puissance conforme à la norme EN55032). Avec un design de module de puissance bidirectionnel modulaire, il prend en charge l'expansion intelligente et le fonctionnement parallèle automatique de jusqu'à 4 unités. Il peut passer la certification UL/CE/TUV (module de puissance certifiable UL/CE/TUV), ce qui le rend idéal pour les applications de module de test de formation de cellules, de module de test bidirectionnel de puissance et de module de puissance recyclable d'énergie en tant que module de puissance AC-DC LV triphasé.

Caractéristiques clés

• Conception triphasée sans ligne neutre : Élimine le courant de ligne neutre, résolvant les problèmes de ligne neutre du système électrique pour un fonctionnement stable.
• Indicateurs de haute performance : 7200W AC-DC/5760W DC-AC, efficacité de 91,5%/90,5%, sortie de 15VDC/480A, PF>0,99 et THDi <5%.
• Commutation et isolation sans faille : Prend en charge le fonctionnement de l'onduleur connecté au réseau avec une commutation de tension sans faille, répondant aux besoins de réponse rapide des équipements de test.
• Modulaire et extensible : Jusqu'à 4 unités en parallèle pour une mise à l'échelle flexible de la puissance via une expansion intelligente.
• Fiable et conforme : Refroidissement par air forcé de type R, adaptabilité aux environnements difficiles, conformité EN55032 et certifiable UL/CE/TUV.

Spécifications

Flux d'air	De l'arrière vers l'avant
Dimensions (L*W*H)(mm)	176*86*285
Efficacité	90,5%(DC à AC), 91,5%(AC à DC)
Courant d'entrée	≤12A(AC à DC), 384A(DC à AC)
Puissance d'entrée	5760W(DC à AC)
Tension d'entrée	15Vdc, 384-528Vac
Courant de sortie	480A(AC à DC)
Puissance de sortie	7200W(AC à DC)
Tension de sortie	15Vdc, 343-456Vac
Précision de la tension de sortie	1%(AC à DC)
Tension d'entrée nominale	480Vac
Poids	≤8kg

Caractéristiques / Spécifications techniques

• Module de puissance bidirectionnel pour systèmes triphasés
• Sortie 7200W AC-DC, sortie 5760W DC-AC
• Efficacité de 91,5% (AC-DC), efficacité de 90,5% (DC-AC)
• Tension d'entrée : 480VAC (384~528VAC pleine charge)
• Sortie : 15VDC, 480A
• Facteur de puissance >0,99, THDi <5%
• Refroidissement par air forcé (type R)
• Fonctionnement en parallèle jusqu'à 4 unités
• Certifiable UL/CE/TUV
• Conforme à la norme EN55032
• Adaptable aux environnements difficiles (pas de déclassement à 45°C)
• Dimensions : 176*86*285 mm
• Poids : ≤8kg
