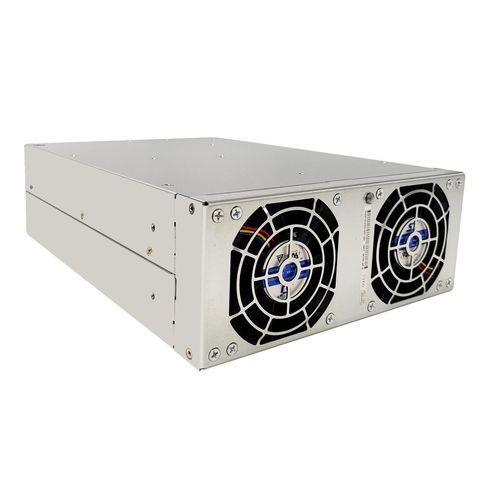

Module de puissance BiDi ACDC TPS-BM159000UHIT

Détails du produit
Le TPS-BM159000UHIT est un module d'alimentation bidirectionnel haute performance, conçu comme un module bidirectionnel AC-DC triphasé. Il adopte une technologie avancée sans ligne neutre triphasée, éliminant les problèmes de courant de ligne neutre dans les systèmes d'alimentation. Équipé de la technologie de commutation douce mature, il assure une conversion d'énergie bidirectionnelle fiable et efficace, adapté aux applications telles que les équipements de test de formation de cellules, les équipements de test bidirectionnel de puissance et les équipements de vieillissement de puissance recyclable.

En tant que module d'alimentation à haute efficacité (92%/91,5%), il atteint une efficacité de pointe de 92%@480VAC en direction AC vers DC et 91,5%@480VAC en direction DC vers AC, réduisant considérablement la consommation d'énergie. Il présente un facteur de puissance élevé (PF >0,99@480VAC pleine charge) et une faible distorsion harmonique totale du courant d'entrée (THDi <5%@480VAC pleine charge), assurant une excellente compatibilité réseau.

Ce module d'alimentation bidirectionnel 9000W/7200W délivre une capacité de sortie nominale de 9000W en direction AC vers DC et une capacité d'entrée nominale de 7200W en direction DC vers AC. Il fonctionne comme un module d'entrée de puissance 480VAC avec une plage de tension d'entrée AC de 384~528VAC et une plage de fréquence de 50/60±5Hz. En tant que module de sortie 15,5VDC, il fournit une sortie DC de 15,5VDC avec des courants nominaux de 580A (AC vers DC) et 480A (DC vers AC), tandis que le courant d'entrée AC est <15A.

Caractéristiques clés

• Conversion d'énergie bidirectionnelle: Fonctionne comme un module bidirectionnel AC-DC triphasé, soutenant une isolation et un flux d'énergie fluides entre AC et DC, répondant aux exigences de réponse rapide des équipements de test.
• Technologies avancées: Intègre la technologie de commutation douce pour une fiabilité et une efficacité accrues; atteint un PF élevé (>0,99) et un THDi faible (<5%) pour des performances réseau optimales.
• Haute efficacité: Affiche une efficacité de pointe de 92% (AC vers DC@480VAC) et 91,5% (DC vers AC@480VAC), minimisant les pertes d'énergie.
• Adaptabilité robuste: Fonctionne à pleine charge de -10°C à 45°C, avec une réduction à 90% de 45°C à 60°C; s'adapte aux réseaux instables et aux environnements difficiles, équipé d'une protection contre les défauts parfaite.
• Refroidissement et communication: Dispose d'un refroidissement par air forcé avec contrôle intelligent et communication CAN pour un fonctionnement et une surveillance efficaces.
• Conception compacte: Mesure 218mm x 86mm x 300mm et pèse 6,5kg, idéal pour les installations où l'espace est limité.
• Certifications et conformité: Peut passer les certifications UL, CE, TUV et répond aux normes EN55032.
• Extensibilité: Conception modulaire supportant une expansion intelligente avec jusqu'à 4 unités connectées en parallèle pour une mise à l'échelle flexible du système.

Spécifications
Paramètre | Valeur
Flux d'air | De l'avant vers l'arrière
Dimensions (L*W*H)(mm) | 218*86*300
Efficacité | 91,5%(DC vers AC), 92%(AC vers DC)
Courant d'entrée | ≤15A(AC vers DC), 480A(DC vers AC)
Puissance d'entrée | 7200W(DC vers AC)
Tension d'entrée | 15Vdc, 384-528Vac
Courant de sortie | 580A(AC vers DC)
Puissance de sortie | 9000W(AC vers DC)
Tension de sortie | 15,5Vdc, 384-528Vac
Précision de la tension de sortie | 1%(AC vers DC)
Tension d'entrée nominale | 480Vac
Poids | ≤6,5kg

Caractéristiques / Spécifications techniques

• Module d'alimentation bidirectionnel
• AC-DC triphasé, pas de courant de ligne neutre
• Efficacité: 92% (AC vers DC), 91,5% (DC vers AC)
• Facteur de puissance: >0,99
• THDi: <5%
• Sortie: 9000W/7200W
• Tension de sortie: 15,5VDC
• Courant d'entrée: <15A
• Refroidissement par air forcé
• Communication CAN
• Certifications: UL, CE, TUV, conforme EN55032
• Dimensions: 218mm x 86mm x 300mm
• Poids: ≤6,5kg
