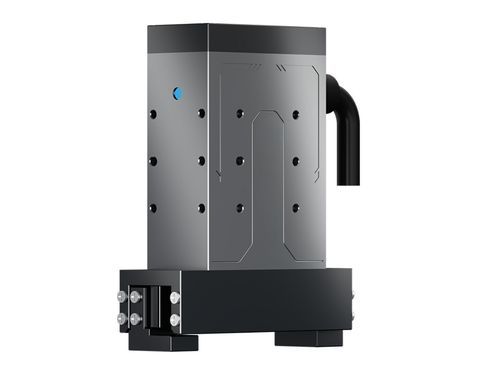

Pince de préhension entraînée par moteur EPG-FX12-002

électriqueparallèlepour robots industriels

Introduction
La pince parallèle électrique HONPINE EPG-FX12-002 de la série EPG-FLEX est conçue pour la fabrication flexible en petites séries et à forte diversité et pour la reconfiguration rapide des équipements d’automatisation. Fondée sur la standardisation modulaire et une configuration flexible, elle convient à l’assemblage multi-types dans l’électronique 3C, aux changements multi-postes sur les lignes de production d’énergies renouvelables et à la manutention auxiliaire en fabrication de semi-conducteurs.

Caractéristiques

• Trois avantages de conception configurables pour un déploiement flexible et une adaptation aux exigences de production variées.
• Configuration flexible de la course du rail de guidage : modules de course sélectionnables, structure anti-basculement et compatibilité haute vitesse pour garantir un fonctionnement stable et améliorer la précision de guidage et la résistance aux charges excentrées.
• Options de sortie de câble personnalisables : sens de routage et conception de la sortie configurables pour s’adapter aux espaces d’installation restreints et faciliter l’intégration dans des systèmes d’automatisation compacts.
• Multiples protocoles de communication industrielle : prise en charge intégrée d’EtherCAT, Modbus RTU et des modes de commande I/O standard pour une intégration fluide avec les automates et réseaux de terrain.

Principaux avantages en termes de valeur

• Conception entraînement & commande intégrée : moteur et contrôleur intégrés supprimant le besoin de variateurs externes, réduisant le matériel système et simplifiant l’intégration.
• Structure de guidage linéaire de haute précision : rails de guidage de précision améliorant la stabilité du mouvement, réduisant les erreurs de positionnement et de préhension, et augmentant la fiabilité du process et le rendement.
• Architecture modulaire extensible : conception plateforme modulaire permettant des modèles dérivés et la réutilisation de composants selon les scénarios d’automatisation.

Spécification
Modèle : EPG-FX12-002
Course réglable : 0-12 mm
Force de préhension (par doigt) : 0.5-2 N
Temps ouverture/fermeture : 0.15 s
Charge utile maximale recommandée : 40 g
Répétabilité : ±0.02 mm
Environnement de fonctionnement : 5–40°C, ≤85% HR (sans condensation)
Bruit de fonctionnement : <50 dB
Poids : 0.18 kg
Indice de protection : IP40
Tension nominale : DC 24V ±10%
Courant maximal : 0.4 A
Courant nominal : 0.24 A
Puissance de crête : 9.6 W
Interface de commande : Modbus RTU (RS-485) + I/O
Charge statique maximale (verticale) : 50 N
Moment statique admissible Mx : 1 Nm
Moment statique admissible My : 2 Nm
Moment statique admissible Mz : 2 Nm

Caractéristiques / spécifications techniques

• Modèle : EPG-FX12-002
• Course réglable : 0-12 mm
• Force de préhension (par doigt) : 0.5-2 N
• Temps ouverture/fermeture : 0.15 s
• Charge utile maximale recommandée : 40 g
• Répétabilité : ±0.02 mm
• Environnement de fonctionnement : 5–40°C, ≤85% HR (sans condensation)
• Bruit de fonctionnement : <50 dB
• Poids : 0.18 kg
• Indice de protection : IP40
• Tension nominale : DC 24V ±10%
• Courant maximal : 0.4 A
• Courant nominal : 0.24 A
• Puissance de crête : 9.6 W
• Interface de commande : Modbus RTU (RS-485) + I/O
• Charge statique maximale (verticale) : 50 N
• Moment statique admissible Mx : 1 Nm
• Moment statique admissible My : 2 Nm
• Moment statique admissible Mz : 2 Nm
