Actionneur électrique LA series
linéaireà vis à rouleaux planétairesà vérin

Actionneur électrique - LA series - Suzhou Honpine Precision Industry Co., Ltd. - linéaire / à vis à rouleaux planétaires / à vérin
Actionneur électrique - LA series - Suzhou Honpine Precision Industry Co., Ltd. - linéaire / à vis à rouleaux planétaires / à vérin
Actionneur électrique - LA series - Suzhou Honpine Precision Industry Co., Ltd. - linéaire / à vis à rouleaux planétaires / à vérin - image - 2
Actionneur électrique - LA series - Suzhou Honpine Precision Industry Co., Ltd. - linéaire / à vis à rouleaux planétaires / à vérin - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
électrique
Mouvement
linéaire
Technologie
à vis à rouleaux planétaires, à vérin
Applications
de commande, pour applications médicales, pour robots
Autres caractéristiques
compact, de précision, intégré, micro, à bride, numérique, fileté
Course

10 mm, 16 mm, 30 mm, 50 mm
(0,394 in, 0,63 in, 1,181 in, 1,969 in)

Description

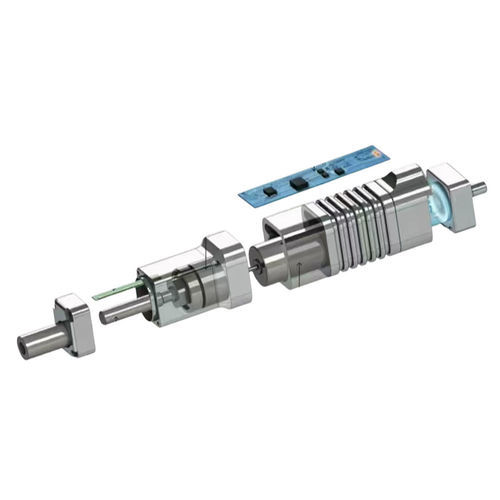

Introduction du produit L'actionneur linéaire à microcylindre électrique est un système servo linéaire compact et intégré. Il combine un servomoteur, un capteur, un encodeur et un mécanisme de transmission linéaire de précision pour permettre un déplacement et une sortie de force de haute précision via une commande numérique. Servant de composant de mouvement central dans les systèmes électromécaniques avancés, il est largement utilisé dans la robotique, les appareils médicaux et les équipements d'automatisation industrielle.L'actionneur intègre un moteur sans noyau, un réducteur de précision, un mécanisme à vis, un capteur et un système de contrôle en boucle fermée. Il offre une taille compacte, une densité de puissance élevée et une excellente précision, ce qui le rend adapté à une servocommande précise en tout point de sa course. Grâce au capteur de position absolue intégré, les données de position sont conservées même en cas de perte de puissance, ce qui élimine la nécessité d'un retour à l'origine.CaractéristiquesConception structurelle : L'architecture intégrée d'entraînement et de contrôle combine un réducteur de précision, un moteur sans noyau et un système de contrôle, ce qui permet de réduire considérablement l'encombrement par rapport aux vérins traditionnels. La conception plate (par exemple, seulement 44 mm d'épaisseur dans la série LAS) en fait un vérin idéal pour une installation dans des espaces restreints ou limités : La capacité de poussée va de 68 kgf à 80 tonnes, les plus petits modèles supportant des charges allant jusqu'à 25 kg. Le mécanisme de vis à rouleaux planétaires a une durée de vie de plus de 2 millions de cycles, offrant une grande rigidité et une durabilité à long terme.AvantagesCommande de précision : La répétabilité atteint ±0,02 mm, les modèles supérieurs atteignant une précision de 2 µm. Prise en charge de quatre modes de contrôle : position, vitesse, force et hybride force-position, permettant un contrôle précis de la pression et un contact flexible.Réponse dynamique : La vitesse maximale atteint 200 mm/s pour les petits modèles et jusqu'à 70 mm/s pour les modèles standard. En mode de contrôle de la force, il peut produire de manière stable des microforces aussi faibles que 0,005 N, assurant ainsi la protection des pièces délicates ou fragiles.Adaptabilité du scénario : L'actionneur présente une conception à interfaces multiples (bride, filetage, roulement sphérique, etc.), ce qui permet une intégration flexible et modulaire. Il prend en charge le fonctionnement synchronisé de plusieurs unités, ce qui le rend idéal pour un déploiement en grappe ou en parallèle dans les environnements industriels.SpécificationsModèleCourseVitesse à videVitesse en chargePoussée max. ThrustCommunicationWeightRepeatabilityLA10-021D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-021P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-022D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-022P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-023D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-023P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-031D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-031P10mm36mm/s16mm/s56NPWM21g±0.1mmLA10-032D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-032P10mm36mm/s16mm/s56NPWM21g±0.1mmLA10-033D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-033P10mm36mm/s16mm/s56NPWM21g±0.02mmLA10-071D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-071P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-072D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-072P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-073D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-073P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-091D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-091P10mm70mm/s36mm/s21NPWM21g±0.02mmLA10-092D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-092P10mm70mm/s36mm/s21NPWM21g±0.02mmLA10-093D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-093P10mm70mm/s36mm/s21NPWM21g±0.02mmLA16-021D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-021P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-022D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-022P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-023D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-023P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-031D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-031P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-032D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-032P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-033D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-033P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-071P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-072D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-071D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-072P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-073D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-073P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-091D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-091P16mm70mm/s36mm/s21NPWM23g±0.03mmLA16-092D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-092P16mm70mm/s36mm/s21NPWM23g±0.03mmLA16-093D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-093P16mm70mm/s36mm/s21NPWM23g±0.03mmLA30-021D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-021P30mm17mm/s8mm/s50NPWM30g±0.06mmLA30-022D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-022P30mm17mm/s8mm/s50NPWM30g±0.06mmLA30-023D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-023P30mm17mm/s8mm/s50NPWM30g±0.06mmLA50-021D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmLA50-021P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-022D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmLA50-022P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-023P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-023D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmBrand: HONPINEApplication : Robotique, dispositifs médicaux, automatisation industrielleModes de contrôle : Position, vitesse, force, force-position hybrideRépétitivité : Jusqu'à ±0,02 mmVitesse maximale : Jusqu'à 200 mm/s (petits modèles), 70 mm/s (modèles standard)Poussée maximale : Jusqu'à 80 tonnes (variable selon le modèle)Communication : LVTTL série, PWMW Poids : 21g à 42g (variable selon le modèle)Course : 10 mm, 16 mm, 30 mm, 50 mm (variable selon le modèle)

---
