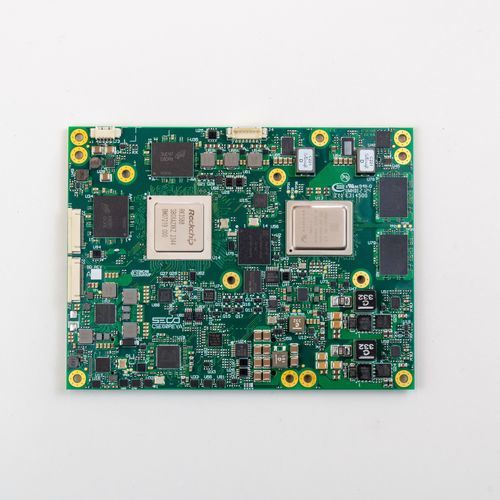

Computer-on-module COM Express PN-SOM-COMe-BT6-RK3588

Rockchip RK3588HDMIDisplayPort

Présentation
Module COM Express® Type 6 SOM-COMe-BT6-RK3588 intégrant le SoC Rockchip RK3588 et un AIPU Axelera Metis soudé (jusqu'à 120 TOPS) pour des applications AI en périphérie, multimédia et systèmes embarqués industriels.

Points forts

• CPU : Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55 ; 3× Cortex-M0 ; GPU, NPU et codec vidéo intégrés
• AIPU : Axelera Metis AIPU soudé, jusqu'à 120 TOPS
• Graphismes : GPU Arm Mali-G610 MP4 avec VPU embarqué ; support jusqu'à 4 affichages indépendants
• Mémoire : Jusqu'à 32 Go LPDDR5-3200 pour le CPU ; jusqu'à 2 Go LPDDR4x-2133 pour l'AIPU
• Connectivité : 1× NBase-T 1GbE ; 2× USB Type-C (DisplayPort Alt Mode) ; 4× USB 5 Gbps ; 1× USB 2.0 Host ; multiples lignes PCIe

Sécurité et logiciel

• Support Secure Boot et TPM 2.0 optionnel pour la sécurité plateforme
• Clea OS (Yocto) disponible pour des builds sécurisées et personnalisables
• Gestion OTA et surveillance d'appareil pour déploiements sur le terrain
• Support de conteneurisation (Docker) pour gestion d'applications isolées

Caractéristiques / spécifications techniques

• Description : Module COM Express® Type 6 basé sur Rockchip RK3588 SoC avec Axelera Metis AIPU
• Description CPU : Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55, 3× Cortex-M0 ; GPU, NPU et codec vidéo intégrés
• Max Cores : 11
• Mémoire : 2× circuits LPDDR5-3200 pour RK3588 (jusqu'à 32 Go) ; 2× circuits LPDDR4x-2133 pour Metis AIPU (jusqu'à 2 Go)
• Graphiques : GPU Arm Mali-G610 MP4 + VPU
• Interfaces vidéo : HDMI 2.1 ; 2× MIPI-CSI 2-lane ; 2× DisplayPort 1.4a via USB-C (Alt Mode) ; eDP 1.3
• Résolution vidéo : HDMI jusqu'à 7840×4320 @60 Hz ; eDP jusqu'à 4K @60 Hz ; DP jusqu'à 7680×4320 @30 Hz
• Stockage : eMMC 5.1 optionnel (jusqu'à 32 Go) ; microSD embarqué ; SATA Gen3 optionnel ; EEPROM I2C + QSPI flash soudés
• Mise en réseau : 1× port Ethernet NBase-T supportant 1GbE (Realtek RTL8211FI)
• USB : 2× USB Type-C (DP Alt Mode) ; 4× USB 5 Gbps ; 1× USB 2.0 Host
• PCI : 2× lanes PCIe Gen3 (configurable 2× x1 ou 1× x2) ; 1× PCIe Gen2 lane ; option usine pour SATA Gen3
• Audio : Interface I2S mappée sur broches HD audio
• Ports série : Jusqu'à 2× UART 2-fils gérés par RK3588
• Autres interfaces : SPI ; 4× GPI + 4× GPO ; 2× I2C ; RTC ultra-basse consommation ; TPM 2.0 optionnel
• Sécurité : TPM 2.0 optionnel ; Secure Boot ; support OTA
• Alimentation : +8 V à +20 V ; batterie RTC 3 V
• Système d'exploitation : Clea OS (Yocto)
• Température de fonctionnement : 0°C à +60°C (version commerciale) ; -40°C à +85°C (version industrielle)
• Dimensions : 120 × 95 mm
• Référence : PN-SOM-COMe-BT6-RK3588
