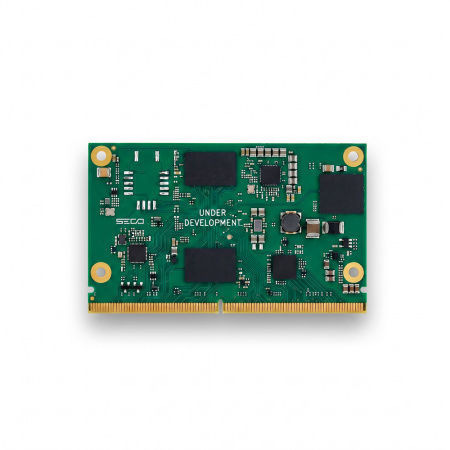

Computer-on-module SMARC® Rel. 2.1.1 SOM-SMARC-Dragonwing-IQ8

QualcommLVDSUSB 2.0

Présentation
Module SMARC® Rel. 2.1.1 pour applications edge et embarquées, équipé des processeurs Qualcomm® Dragonwing™ IQ8. Conçu pour intégration sur carte porteuse SMARC compatible, usage industriel et commercial.

Points forts

• CPU Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• IA Qualcomm® Hexagon™ Embedded NPU jusqu'à 40 TOPS
• Mémoire Jusqu'à 32 Go LPDDR5/LPDDR5X soudée
• Connectivité 1x port Gigabit Ethernet; 1x port 2.5 Gigabit Ethernet

Sécurité & Logiciels

• Secure Boot intégré garantissant l'intégrité du système dès le premier démarrage
• Mises à jour OTA pour distribution logicielle distante et sécurisée
• Surveillance et gestion des appareils
• Intégration OS basée Yocto (Clea OS, Yocto Linux); compatibilité Arduino
• Support Docker pour applications conteneurisées
• Sécurité: TPM 2.0 (SLB9678), conforme FIPS 140-3

Vidéo & Multimédia

• GPU Adreno™ A623 jusqu'à 877 MHz
• 2 affichages indépendants: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) ou DSI 4-lane 4K@120Hz (option usine)
• MIPI-CSI: 1x 2-lane + 2x 4-lane avec I2C dédié
• Prise en charge vidéo jusqu'à 2x 4K@120Hz

Stockage & Mémoire

• UFS 3.1 Gen4 2-lane soudé à bord jusqu'à 1TB (dispositif de démarrage)
• Interface SDIO (dispositif de démarrage)
• Jusqu'à 32 Go LPDDR5/LPDDR5X mémoire soudée

Connectivité & E/S

• Réseau: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: jusqu'à 5x USB 2.0; options usine pour 2x USB SS 5Gbps ou 1x USB SS 10Gbps
• PCIe: 1x PCI-e x4 Gen4 ou 2x PCI-e x2 Gen4 (option usine)
• Audio: 2x I2S
• Ports série: 2x UART 4 fils; 2x UART 2 fils
• Autres: Boot SPI; SPI général; QSPI; Bus I2C gestion alimentation (SMBus); I2C; 8x GPIO; JTAG; signaux ACPI

Remarques Produit
Module conforme au standard SMARC Rel. 2.1.1 nécessitant une carte porteuse compatible pour accès complet aux E/S. Applications cibles: edge computing industriel, HMI, vision et inférence IA en périphérie.

Caractéristiques techniques

• Description: SMARC® Rel. 2.1.1 module with Qualcomm® IQ8 Applications Processors
• CPU: Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• Mémoire: Jusqu'à 32 Go LPDDR5/LPDDR5X soudée
• Graphiques: Adreno™ A623 GPU jusqu'à 877MHz
• Interfaces vidéo: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) ou DSI 4-lane 4K@120Hz (option usine); 1x MIPI-CSI 2-lane; 2x MIPI-CSI 4-lane
• Résolution vidéo: Jusqu'à 2x 4K@120Hz
• Stockage: UFS 3.1 Gen4 2-lane jusqu'à 1TB (boot); interface SDIO
• Réseau: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: Jusqu'à 5x USB 2.0; options USB SS
• PCI: 1x PCI-e x4 Gen4 ou 2x PCI-e x2 Gen4 (option)
• Audio: 2x I2S
• Ports série: 2x UART 4 fils; 2x UART 2 fils
• Autres interfaces: Boot SPI; SPI; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI
• Sécurité: TPM 2.0, SLB9678, conforme FIPS 140-3
• Alimentation: +5VDC ±5%
• Système d'exploitation: Clea OS, Yocto Linux; compatibilité Arduino
• Température fonctionnement: Commercial 0°C à +60°C; Industriel -40°C à +85°C
• Dimensions: 82 x 50 mm
• Référence: PN-SOM-SMARC-IQ8
