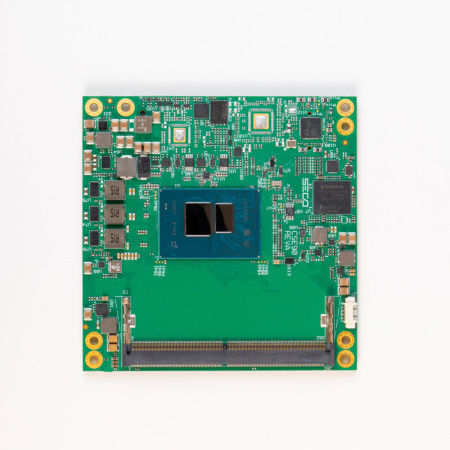

Computer-on-module COM Express SOM-COMe-CT6-TWL

COM Express CompactIntel® Core i3Intel® Processor N-series

Présentation
COM Express® Rel. 3.1 Type 6 module SOM-COMe-CT6-TWL équipé d'un processeur Intel® Core™ i3 et d'options Intel® Processor N Series (Twin Lake). Format compact 95 x 95 mm destiné aux systèmes embarqués et applications industrielles.

Points forts

• CPU : Intel® Core™ i3-N355 et variantes Intel® N-Series (N250, N150)
• Graphics : Intel® Gen12 UHD intégré, jusqu'à 32 EU ; support de 3 affichages indépendants
• Memory : 1x emplacement DDR5 SO‑DIMM, DDR5-4800 IBECC, jusqu'à 16 GB

Fonctionnalités principales

• Prise en charge de plusieurs SKU CPU (i3‑N355 : 8 cœurs, Turbo jusqu'à 3,9 GHz ; N250/N150 variantes basse consommation)
• Sorties vidéo : 2x DDI (DP/HDMI®, DP Alt‑Mode sur Type‑C), 1x DDI (DP/HDMI®), 1x eDP ou LVDS (options usine)
• Résolutions : HDMI® jusqu'à 4K@60 Hz ; DP 1.4 / eDP 1.4 jusqu'à 4096×2304@60 Hz ; LVDS jusqu'à 1920×1200@60 Hz
• Stockage : jusqu'à 2x SATA Rev.3 ; eMMC 5.1 optionnel soudé
• Réseau : 1x NBase‑T Ethernet (MaxLinear GPY211/215), support 2.5GbE et TSN
• USB : jusqu'à 2x USB 10 Gbps ; optionnel 3x USB 5 Gbps ; 8x ports Hi‑Speed USB
• PCIe : jusqu'à 6x lanes PCIe Gen3
• I/O : audio HD, SoundWire, 2x UART, SPI, 2x I2C, SMBus, watchdog, 4x GPI, 4x GPO ; TPM optionnel, 2x CSI optionnelles
• Alimentation : +12 VDC ±10% (option +5VSB, +3VRTC)
• Systèmes d'exploitation : Windows 10 IoT Enterprise 2019/2021 LTSC ; Clea OS (Yocto)
• Température de fonctionnement : 0°C à +60°C (commercial) ; -40°C à +85°C (industriel)

Caractéristiques techniques

• Format : COM Express® Rel. 3.1 Type 6 (Compact), 95 x 95 mm
• Options CPU : Intel® Core™ i3‑N355 (8 cœurs @1.9 GHz, Turbo jusqu'à 3.9 GHz, 15 W) ; Intel® N250 (4 cœurs, Turbo jusqu'à 3.8 GHz, 6 W) ; Intel® N150 (4 cœurs, Turbo jusqu'à 3.6 GHz, 6 W)
• Mémoire : 1x DDR5 SO‑DIMM, DDR5‑4800 IBECC, jusqu'à 16 GB
• Graphiques : Intel® Gen12 UHD, jusqu'à 32 EU, jusqu'à 3 affichages indépendants
• Interfaces vidéo : 2x DDI (DP/HDMI®, DP Alt‑Mode Type‑C) ; 1x DDI (DP/HDMI®) ; 1x eDP ou LVDS (options)
• Stockage : Jusqu'à 2x SATA Rev.3 ; eMMC 5.1 optionnel
• Réseau : 1x NBase‑T 2.5GbE (MaxLinear GPY211/215) avec support TSN
• USB : jusqu'à 2x USB 10 Gbps ; optionnel 3x USB 5 Gbps ; 8x Hi‑Speed
• PCIe : jusqu'à 6x lanes Gen3
• Audio / Série : Audio HD, SoundWire ; 2x UART
• Autres interfaces : SPI, 2x I2C, SMBus, gestion thermique/ventilateur, eSPI/LPC optionnel, TPM optionnel, LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, 2x CSI optionnel
• Alimentation : +12 VDC ±10% (option +5VSB, +3VRTC)
• OS : Windows 10 IoT Enterprise 2019 LTSC / 2021 LTSC ; Clea OS (Yocto)
• Températures : Commercial 0°C à +60°C ; Industriel -40°C à +85°C (mesuré au heatspreader standard)
• Dimensions : 95 x 95 mm
• Exemples de références : ME90-H140-1122-C1 ; ME90-G100-2121-C1 ; ME90-F100-1121-C1 ; ME90-F100-1201-C1

Applications recommandées

• Automatisation industrielle et contrôleurs embarqués
• HMI, signalisation numérique et systèmes de vision
• Solutions OEM pour transports, domotique et edge computing
