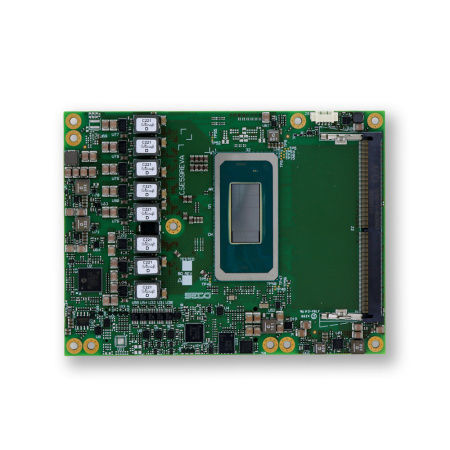

Computer-on-module COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Présentation
Module COM Express Rel. 3.1 Type 6 Basic (E59) SOM-COMe-BT6-ARL basé sur processeurs Intel® Core™ Ultra série 2 (Arrow Lake) en variantes H et U. Conçu pour applications embarquées nécessitant performances CPU/GPU, sorties vidéo multiples et large connectivité I/O et PCIe.

Points forts

• CPU : Intel® Core™ Ultra Processors (Series 2), SKUs H et U
• Graphiques : Intel® Xe LPG+ intégré (jusqu'à 8 Xe cores / 128 EU)
• Mémoire : 2x DDR5 SO-DIMM, support IBECC, jusqu'à 64 Go (DDR5-6400)
• Connectivité : 1x NBase-T 2.5GbE (Intel® I226), jusqu'à 2x USB4 Gen2, 4x USB 10 Gbps, 8x Hi-Speed USB, jusqu'à 20 lignes PCIe Gen4

Affichage & Vidéo

• Interfaces vidéo : 3x DDI (DP/HDMI), 1x eDP ou LVDS (alternatives usine), 2x MIPI CSI (option)
• Résolutions : HDMI® jusqu'à 8K60 (HDMI® 2.1); DP 2.1 jusqu'à 8K60 / 5K120; eDP 1.4b jusqu'à 4K120 HDR; support jusqu'à 4 écrans 4K60 indépendants

Stockage & Extension

• Stockage : NVMe SSD optionnel soudé onboard (PCIe x4) jusqu'à 512 Go; alternative usine : jusqu'à 2x SATA Gen3.2
• PCIe : 1x PEG Gen4 x8 (H series) ou 1x PEG Gen4 x4 (alternative); jusqu'à 8 lignes PCIe Gen4 regroupables en x4/x2/x1

Audio, Série & Autres E/S

• Audio : interface HD audio; SoundWire
• Ports série : 2x UART
• Autres interfaces : SPI, I2C, SMBus, eSPI ou LPC (alt. usine), TPM 2.0 (option), LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, gestion ventilateur et thermique

Alimentation, OS & Environnement

• Alimentation : principale +8 Vdc ÷ +20 Vdc; auxiliaire +5VSBY, +3VRTC
• Systèmes d'exploitation : Windows 10 IoT Enterprise (2019 & 2021 LTSC); Yocto (Kirkstone)
• Température de fonctionnement : 0 °C à +60 °C (version commerciale)
• Dimensions : 125 x 95 mm (COM Express Basic, Type 6)

Sécurité & Fonctionnalités logicielles

• Secure Boot intégré pour garantir l'intégrité de la plateforme
• Mises à jour OTA pour distribution logicielle distante et sécurisée
• Surveillance et gestion des dispositifs (intégration Clea)
• Intégration OS sécurisée basée sur Yocto et support Docker pour applications conteneurisées

Caractéristiques / Spécifications techniques

• Modèle : SOM-COMe-BT6-ARL (COM Express Rel. 3.1 Type 6 Basic, E59)
• Variantes CPU : exemples 285H, 265H, 235H (H-SKUs) et 265U, 235U (U-SKUs) avec options vPRO
• Mémoire : 2x DDR5 SO-DIMM, jusqu'à 64 Go, support IBECC
• Graphiques : Intel® Xe LPG+ jusqu'à 8 Xe cores (128 EU), jusqu'à 4 affichages
• Vidéo : HDMI® 2.1, DP 2.1, eDP 1.4b, MIPI CSI (option)
• Stockage : NVMe onboard optionnel (PCIe x4) jusqu'à 512 Go; jusqu'à 2x SATA Gen3.2 (alt.)
• Réseau : 1x NBase-T (Intel I226) 2.5GbE
• USB : jusqu'à 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe : PEG x8 Gen4 (H only) ou PEG x4 Gen4 (alt), +8 lanes Gen4
• Série/autres : 2x UART, SPI, I2C, SMBus, TPM 2.0 (opt), watchdog, GPI/GPO
• Alim : +8V ÷ +20V principal; auxiliaires +5VSBY, +3VRTC
• OS : Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Température : 0 °C ÷ +60 °C
• Dimensions : 125 x 95 mm
• Numéro de pièce : PN-SOM-COMe-BT6-ARL
