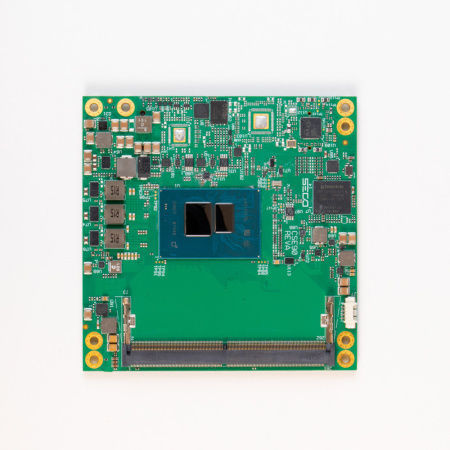

Computer-on-module COM Express SOM-COMe-CT6-ADL-N

COM Express CompactIntel® AtomIntel® Core™ i3-N305

Présentation
Module COM Express® 3.1 Type 6 compact SOM-COMe-CT6-ADL-N équipé des processeurs Intel Atom® x7000RE (Alder Lake N) et compatible avec les séries Intel N et le Core i3 N305. Conçu pour des applications embarquées et industrielles nécessitant un calcul basse consommation, multi-affichage et TSN dans un format 95 x 95 mm.

Points clés

• CPU : Intel® Atom® x7000E, séries Intel® Processor N et option Intel® Core™ i3 N305
• Graphiques : Intel® Gen12 UHD intégré jusqu'à 32 EU, prise en charge de 3 écrans indépendants
• Mémoire : 1 slot SO-DIMM DDR5, support DDR5-4800 IBECC, jusqu'à 16 Go
• Mise en réseau : contrôleur NBase-T GbE avec 2,5GbE et support TSN

Kit d'évaluation
Kit d'évaluation disponible comprenant carte porteuse, mémoire, alimentation, câblage, média de stockage et solution thermique pour prototypage et tests immédiats. Prix à partir de 529,90 €.

Sécurité et logiciels

• Secure Boot pour l'intégrité de la plateforme
• Mises à jour OTA pour distribution logicielle distante
• Surveillance des appareils pour le suivi continu de l'état et de l'activité
• Intégration Clea OS (Yocto) pour des constructions d'OS sécurisées et personnalisables
• Support Docker pour le déploiement d'applications conteneurisées

Caractéristiques techniques

• Produit : Module COM Express® 3.1 Type 6 compact, SOM-COMe-CT6-ADL-N (Alder Lake N)
• Exemples de CPU : Intel Atom® x7425E (Quad Core 1,5 GHz, Turbo 3,4 GHz, 12 W TDP), x7213E (Dual Core 1,7 GHz, Turbo 3,2 GHz, 10 W TDP), x7211E (Dual Core 1,0 GHz, Turbo 3,2 GHz, 6 W TDP); Intel® Core™ i3-N305 (Huit cœurs 1,0/1,8 GHz, Turbo 3,8 GHz, 9/15 W TDP); variantes N200/N97/N50
• Mémoire : 1x SO-DIMM DDR5, DDR5-4800 IBECC, jusqu'à 16 Go
• Graphismes et affichage : Intel® Gen12 UHD jusqu'à 32 EU ; jusqu'à 3 affichages indépendants ; 2x DDI (DP/HDMI/DP Alt-Mode Type-C), 1x DDI (DP/HDMI), 1x eDP ou option LVDS
• Résolution vidéo : HDMI jusqu'à 4K@60Hz (HDMI 2.0b) ; DP 1.4 / eDP 1.4 jusqu'à 4096x2304@60Hz ; LVDS jusqu'à 1920x1200@60Hz
• Stockage : Jusqu'à 2x SATA Gen3 ; eMMC 5.1 optionnel soudé
• USB & PCIe : Jusqu'à 2x USB 10 Gbps, option 3x USB 5 Gbps, 8x ports Hi-Speed USB ; jusqu'à 6x lignes PCIe Gen3
• Audio & périphériques : Audio HD, SoundWire, 2x UART, SPI, 2x I2C, SMBus, gestion ventilateur et thermique ; eSPI/LPC optionnel, TPM 1.2/2.0, LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, 2x CSI optionnel
• Mise en réseau : 1x Ethernet NBase-T (MaxLinear GPY211/215) avec 2,5GbE et TSN
• Alimentation : +12 VDC ±10%, +5VSB optionnel, +3VRTC
• Systèmes d'exploitation : Microsoft® Windows 10 IoT Enterprise 2019/2021 LTSC, Clea OS (Yocto)
• Température de fonctionnement : Commercial 0°C à +60°C ; Industriel -40°C à +85°C (mesuré sur le dissipateur SECO)
• Dimensions : 95 x 95 mm
• Numéros d'exemple : ME90-2130-2122-C1 (i3-N305, eMMC 64GB, TPM 2.0, Temp. comm.) ; ME90-3100-2122-C1 (x7211E) ; ME90-5100-1121-C1 (N97) ; ME90-7100-1201-C1 (N50)
