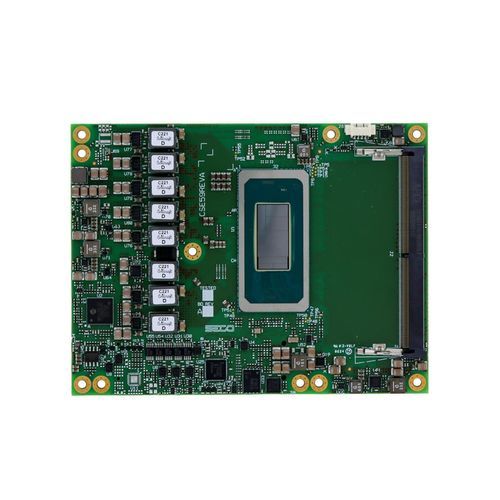

Computer-on-module COM Express PN-SOM-COMe-BT6-MTL

Intel® Core™ UltraIntel® Core™ Ultra 7 165HIntel® Core™ Ultra 7 155H

Présentation
Module COM Express® 3.1 Type 6 SOM-COMe-BT6-MTL compatible avec la famille de processeurs Intel® Core™ Ultra (Meteor Lake, variantes H et U). Conçu pour des applications embarquées et industrielles nécessitant des capacités graphiques avancées et un I/O flexible.

Points forts

• CPU Prise en charge des processeurs Intel® Core™ Ultra (Meteor Lake) en versions H et U.
• Graphiques Intel® Xe LPG intégré jusqu'à 8 Xe cores (128 EU), support de 4 écrans indépendants.
• Mémoire 2x SO‑DIMM DDR5, DDR5‑5600 IBECC, jusqu'à 64 Go.

Sécurité et conformité

• Secure Boot intégré pour garantir l'intégrité du système au démarrage.
• Mises à jour OTA sécurisées et surveillance distante des appareils (intégration Clea).
• Support OS Yocto et conception prête pour conformité (EN18031-1, documentation disponible sur demande).

Familles de processeurs et références disponibles

• Meteor Lake-H (20/28/65 W) : exemples Core™ Ultra 7 165H (vPro), 155H ; Core™ Ultra 5 135H (vPro), 125H.
• Meteor Lake-U (12/15/28 W) : exemples Core™ Ultra 7 165U (vPro), 155U ; Core™ Ultra 5 135U (vPro), 125U.

Fonctionnalités principales

• Vidéo : 3x DDI (DP/HDMI), 1x eDP ou LVDS 18/24 bits (option usine), 2x MIPI CSI (option usine).
• Résolution vidéo : HDMI jusqu'à 8K@60 (HDMI 2.1) ; DP 2.1 jusqu'à 8K@60 / 5K@120 ; eDP 1.4b jusqu'à 4K@120 HDR ; max 4x4K@60Hz.
• Stockage : NVMe optionnel soudé (PCIe x4) jusqu'à 512 Go ; jusqu'à 2x SATA Gen3.2 (alternative usine).
• Mise en réseau : 1x NBase-T Ethernet (Intel® I226) supportant 2.5GbE et TSN.
• Interfaces : jusqu'à 4x USB 10 Gbps, jusqu'à 8x Hi-Speed USB, audio HD (SoundWire), 2x UART, SPI, I2C, SM Bus, TPM 2.0 (option), watchdog, 4x GPI / 4x GPO.
• PCIe : PEG x8 Gen4 (H-series uniquement) ; PEG x4 Gen4 (alternative) ; 8x lanes PCIe Gen4 (regroupables).
• Alimentation : principale +8 VDC à +20 VDC ; auxiliaire +5V_SBY, +3V_RTC.

Spécifications techniques

• Format : COM Express® 3.1 Type 6 Basic (125 x 95 mm).
• Mémoire : 2x SO‑DIMM DDR5, DDR5‑5600 IBECC, jusqu'à 64 Go.
• Systèmes d'exploitation : Windows 10 IoT Enterprise 2019/2021 LTSC ; Yocto (Kirkstone).
• Température de fonctionnement (commerciale) : 0°C à +60°C (mesurée sur le dissipateur SECO ; refroidissement système influent).
• Numéro de pièce : PN-SOM-COMe-BT6-MTL.
