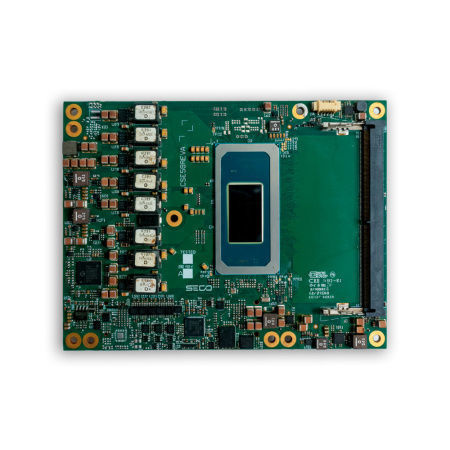

Computer-on-module SO-DIMM a supp

COM ExpressIntel® Core™ Ultra2.5 GbE

Overview
Module COM Express Rel. 3.1 Type 6 intégrant des processeurs Intel® Core™ Ultra Series 3 (codename : Panther Lake-H), conçu pour des systèmes embarqués et edge haute performance avec accélération AI, sorties multi-écrans et E/S rapides.

Highlights

• CPU : processeurs Intel® Core™ Ultra Series 3 avec NPU Intel NPU5 intégré (50 TOPS) — plateforme jusqu'à 180 TOPS.
• Graphics : Intel® Graphics intégré jusqu'à 12 cœurs 3rd Gen Xe ; IPU 7.5 pour traitement d'image et gestion caméras.
• Memory : 2x slots DDR5 SO-DIMM (DDR5-5600), jusqu'à 96 Go.
• Connectivity : 1x NBase-T 2.5GbE ; jusqu'à 2x USB4 (40 Gbps) ; jusqu'à 4x Superspeed USB (10 Gbps) ; 8x USB Hi-Speed ; jusqu'à 20 lignes PCIe.

Security, Updates & Management

• Secure Boot : Secure Boot intégré assurant l'intégrité système dès le premier démarrage.
• OTA Updates : distribution distante et sécurisée des mises à jour.
• Device Monitoring : surveillance continue de l'état et de l'activité des appareils.
• Secure OS : intégration d'OS sécurisé basé Yocto ; Clea OS pris en charge.
• Compliance : conçu pour aider à la conformité avec la norme EN18031-1.

Product Description (short)
Module COM Express Rel. 3.1 Type 6 SOM-COMe-BT6-PTL basé sur Intel® Core™ Ultra Series 3 (Panther Lake-H) pour applications embarquées et edge nécessitant IA embarquée, sorties multiples et E/S haute vitesse.

Technical Specifications

• Description : COM Express Rel. 3.1 Type 6 Module avec processeurs Intel® Core™ Ultra Series 3 (Panther Lake-H).
• CPU Description : Intel® Core™ Ultra X9 Series 3 ; Intel® Core™ Ultra X7 Series 3 ; Intel® Core™ Ultra 9 Series 3 ; Intel® Core™ Ultra 7 Series 3 ; Intel® Core™ Ultra 5 Series 3 (sélection).
• Memory : 2x DDR5-5600 SO-DIMM, jusqu'à 96 Go.
• Graphics : Intel® Graphics intégré jusqu'à 12 cœurs 3rd Gen Xe ; prise en charge jusqu'à 4 écrans indépendants ; IPU 7.5 pour 3 flux caméra simultanés.
• Video Interfaces : 2x Type-C (DP / DP Alt Mode sur Type-C / HDMI / DP tunneled) ; 1x DDI (DP 2.1 2-lane/4-lane, option usine) ; 1x eDP 1.5 (4K120Hz HDR) ou 1x LVDS Single/Dual Channel (alternatives usine).
• Video Resolution : jusqu'à 4x 4K120Hz sur quatre écrans simultanés.
• Mass Storage : SSD NVMe PCIe x4 optionnel soudé jusqu'à 1 To ; option 2x SATA (modules version commerciale uniquement).
• Networking : 1x NBase-T Ethernet via contrôleur Intel® I226 (2.5 GbE, support TSN).
• USB : jusqu'à 2x USB4 (40 Gbps) ; jusqu'à 4x Superspeed USB (10 Gbps) ; 8x ports Hi-Speed USB.
• PCI : jusqu'à 8 lignes PCIe Gen4 ; 1x PEG x8 Gen5 (selon CPU) ; PEG x4 Gen4 optionnel.
• Audio : interface HD Audio ; prise en charge SoundWire.
• Serial : 2x UART 2 fils.
• Other Interfaces : 2x MIPI-CSI 4-lane optionnels ; SPI ; 2x I2C ; SMBus ; gestion thermique et ventilateur ; eSPI ou LPC (alternatives) ; TPM 2.0 optionnel ; LID#/SLEEP#/PWRBTN# ; watchdog ; 4x GPI, 4x GPO.
• Power Supply : Main +12 VDC ±10% ; Auxiliary +5VSB, +3VRTC.
• Operating System : Microsoft® Windows 11 IoT Enterprise 2021 LTSC ; Clea OS.
• Operating Temperature : 0°C ÷ +60°C (version commerciale) ; -40°C ÷ +85°C (version industrielle).
• Dimensions : 125 x 95 mm (COM Express® Basic form factor, Type 6 pinout).
• Part Number : PN-SOM-COMe-BT6-PTL.
