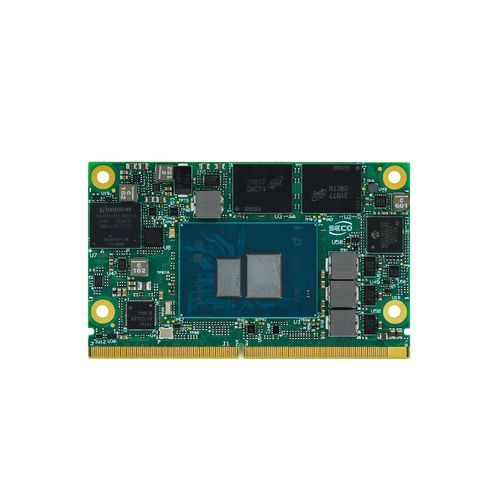

Computer-on-module SMARC 2.1 SOM-SMARC-TWL

Intel® Core i3Intel® Processor N150Intel® Processor N250

Présentation
Module SMARC® Rel. 2.1 (E08) équipé d'Intel® Core™ i3 et des processeurs Intel® N Series (codename Twin Lake). Format compact 50 x 82 mm conçu pour les applications embarquées industrielles; mémoire LPDDR5 soudée et nombreuses interfaces E/S.

Points forts

• CPU Configurations : i3-N355 (8 cœurs, jusqu'à 3,9 GHz, TDP 15 W) ; N250 (4 cœurs, jusqu'à 3,8 GHz, TDP 6 W) ; N150 (4 cœurs, jusqu'à 3,6 GHz, TDP 6 W)
• Graphisme Intel® Graphics intégré jusqu'à 32 Execution Units ; supporte jusqu'à 3 affichages indépendants
• Mémoire Jusqu'à 16 Go LPDDR5-4800 soudés avec IBECC
• Connectivité 2x NBase-T (2,5 GbE), 6x Hi-Speed USB, 2x USB 10 Gbps, 4x PCIe Gen3 lanes (SERDES optionnel)

Sécurité & gestion

• Secure Boot Garantie d'intégrité système dès le premier démarrage
• Mises à jour OTA Distribution distante et sécurisée des firmwares / logiciels
• Supervision Surveillance continue de l'état et de l'activité des appareils
• Système sécurisé Intégration d'un OS basé Yocto pour des builds sécurisés et personnalisables
• Certifications Conformité EN18031-1 pour la sécurité embarquée
• Containerisation Support Docker pour déploiement d'applications isolées

Ressources

• Fiche technique (PDF)
• Manuel utilisateur (PDF)
• Documentation développeur et entrées Dev Center
• Exemples de numéros de pièce et guides de configuration

Caractéristiques techniques

• Format Module SMARC® Rel. 2.1, 50 x 82 mm
• Processeurs i3-N355 : 8 cœurs @ 1,9 GHz (3,9 GHz Turbo), 15 W ; N250 : 4 cœurs @ 1,3 GHz (3,8 GHz Turbo), 6 W ; N150 : 4 cœurs @ 0,8 GHz (3,6 GHz Turbo), 6 W
• Mémoire Jusqu'à 16 Go LPDDR5-4800 soudés avec IBECC
• Graphismes i3-N355 : 32 EUs @ 1350 MHz ; N250 : 32 EUs @ 1250 MHz ; N150 : 24 EUs @ 1000 MHz
• Interfaces vidéo eDP 1.3 ou LVDS dual-channel 18/24-bit (options usine) ; 2x DP++ (DP 1.4 / HDMI® 2.1) ; 2x MIPI CSI-2
• Résolution Jusqu'à 4096 x 2160 @ 60 Hz
• Stockage 1x SATA Gen3.2 externe ; eMMC 5.1 optionnel soudé
• Réseau 2x NBase-T (2,5 GbE) via contrôleurs Intel® i225 ; SERDES (SGMII) optionnel pour GbE additionnel
• USB 6x Hi-Speed USB ; 2x USB 10 Gbps
• PCIe 4x PCIe Gen3 — agrégations flexibles ou option SERDES
• Audio & ports série HD audio, SoundWire/I2S ; 2x UART, 2x HS-UART
• Autres E/S Jusqu'à 14x GPIO, SMBus, I2C, SPI boot, SPI/ eSPI optionnels, signaux de gestion d'alimentation, watchdog
• Alimentation +5 VDC et +3 V_RTC
• Systèmes d'exploitation Microsoft® Windows 10 LTSC, Windows 11 LTSC ; Linux Kernel LTS
• Température 0°C à +60°C (version commerciale)
• Dimensions 50 x 82 mm
• Exemples de références RE08-E231-1121-C3 ; RE08-F441-2222-C3 ; RE08-G842-2121-C3
