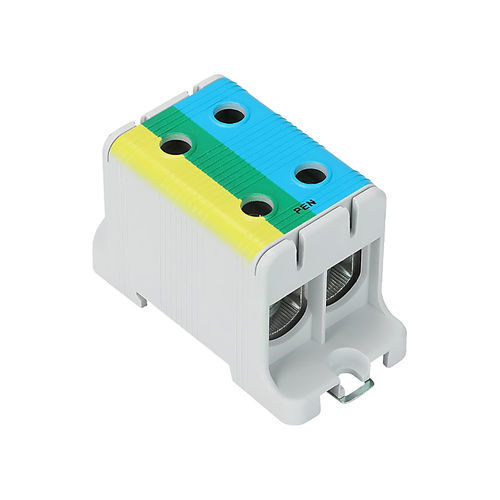

Bloc de jonction sur rail-DIN DTB-2E95PEN

pour montage sur panneauà connexion à visen cuivre

Présentation
Bloc de jonction PEN DTB-2E95PEN pour conducteurs cuivre et aluminium, centralisant le neutre (N) et la terre (PE) en un point unique. Accepte des conducteurs de 16 à 95 mm² et est dimensionné à 245 A pour le cuivre et 220 A pour l'aluminium. Conçu pour tableaux de distribution modulaires et coffrets industriels.

Caractéristiques électriques

• Courant maximal : 245 A (Cuivre) / 220 A (Aluminium)
• Connexion : conducteurs cuivre (Cu) ou aluminium (Al)
• Configuration : 2 pôles pour conducteur PEN (neutre et terre combinés)
• Plage de sections : 16 à 95 mm² (couple H5, 20 Nm)
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : fournie pour optimiser le contact
• Norme : conforme EN 60947-7-1

Caractéristiques physiques

• Boîtier : PA66 auto-extinguible V0, capot amovible
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou montage en saillie
• Nombre de pôles : 2 (PEN)
• Nombre de sorties par pôle : 2
• Protection : IP20

Colisage

• Vendu : à l’unité
• Boîte : 4 pièces
• Carton : 96 pièces

Fonctionnalités
Le bloc de jonction DTB-2E95PEN est conçu pour centraliser le conducteur PEN en combinant neutre (N) et terre (PE) en un point unique. Il assure une distribution fiable de l’énergie, garantit la continuité électrique et facilite la protection des masses métalliques.

Conducteur PEN
Dans un réseau TN-C, l'utilisation d'un conducteur PEN permet d’éviter un conducteur de protection (PE) indépendant et son pôle associé. Cette configuration simplifie l'installation, réduit le coût des matériels et optimise l'encombrement des tableaux tout en conservant les fonctions de neutre et de protection. Conformément aux règles applicables, le conducteur PEN doit respecter une section minimale et ne pas être interrompu.

Applications
Idéal pour installations industrielles et tertiaires : tableaux de distribution modulaires, coffrets industriels et installations de bâtiment.

Caractéristiques / spécifications techniques

• Courant maximal : 245 A (Cu) / 220 A (Al)
• Plage de section : 16 à 95 mm² (couple H5, 20 Nm)
• Tension nominale : 1000 V CA / 1500 V CC
• Matériaux : boîtier PA66 V0, corps conducteur aluminium étamé
• Montage : rail DIN ou montage en saillie
• Nombre de pôles : 2 (PEN)
• Nombre de sorties par pôle : 2
• Protection : IP20
• Norme : EN 60947-7-1
• Graisse conductrice : fournie
• Colisage : unité / boîte 4 pcs / carton 96 pcs
