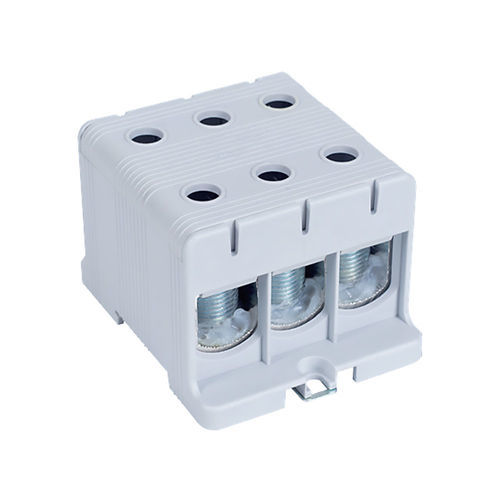

Bloc de jonction pour montage sur panneau DTB-3E150

sur rail-DINà connexion à visunipolaire

Description
Bloc de jonction 1 pôle 6 câbles conçu pour le raccordement et la répartition de conducteurs de forte section jusqu'à 150 mm². Configuration 6 sorties permettant de centraliser plusieurs circuits et de simplifier l'organisation et la maintenance des armoires électriques.

Caractéristiques électriques

• Courant maximal : 320 A (Cuivre) / 290 A (Aluminium)
• Connexion : compatible cuivre (Cu) et aluminium (Al)
• Plage de section : primaire 35 à 150 mm²
  • 35 à 95 mm² : couple de serrage 20 Nm
  • 120 à 150 mm² : couple de serrage 30 Nm
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour un contact optimal
• Norme : conforme EN60947-7-1

Caractéristiques physiques

• Boîtier : PA66 auto-extinguible V0, capot amovible
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 6 par bloc
• Protection : IP20

Colisage

• Vendu à l’unité
• Boîte : 2 pièces
• Carton : 56 pièces

Fonctionnalités

• Permet le raccordement et la répartition de conducteurs de forte section jusqu'à 150 mm².
• Configuration 6 sorties pour centraliser plusieurs départs depuis une seule ligne principale, réduisant le nombre de borniers intermédiaires.
• Optimise l'organisation du câblage et facilite les opérations de maintenance dans les armoires électriques et tableaux TGBT.

Applications

• Installations industrielles et tertiaires
• Tableaux TGBT et répartitions de puissance
• Situations nécessitant gain de place, lisibilité du câblage et fiabilité de la distribution

Conseils d’utilisation

• Choix du câble : section primaire 35 à 150 mm², cuivre ou aluminium
• Embouts : recommandés pour câbles souples afin d’assurer un contact homogène
• Serrage : respecter les couples adaptés (20–30 Nm) selon la section
• Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire
• Organisation du câblage : centraliser la distribution pour simplifier les interventions
• Repérage : identifier clairement les départs pour faciliter l’exploitation et la maintenance
• Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts

Caractéristiques / spécifications techniques

• Courant maximal : 320 A (Cu) / 290 A (Al)
• Plage de section : 35 à 150 mm²
• Tension nominale : 1000 V AC / 1500 V DC
• Matériaux : boîtier PA66 V0, corps conducteur aluminium étamé
• Nombre de pôles : 1
• Nombre de câbles : 6 par bloc
• Indice de protection : IP20
• Norme : EN60947-7-1
