Bloc de jonction pour montage sur panneau DTB-1E35 series

sur rail-DINà connexion à visde courant fort

Présentation
Bloc de jonction 1 pôle DTB-1E35, 2 câbles, conçu pour le raccordement sécurisé de deux conducteurs cuivre ou aluminium de 2,5 à 35 mm². Courant admissible : 135 A (Cu) / 120 A (Al). Corps conducteur en aluminium étamé et graisse conductrice fournie pour optimiser le contact.

Fonction
Le bloc de jonction de puissance permet le raccordement fiable de deux conducteurs (Cu/Al) pour des circuits de puissance nécessitant une intensité élevée. Assure continuité électrique et tenue mécanique adaptées aux armoires électriques industrielles et tertiaires.

Applications
Idéal pour les armoires électriques industrielles et tertiaires, raccordement entre câbles d'alimentation, borniers de distribution ou équipements électriques nécessitant une installation compacte et sûre.

Caractéristiques électriques

• Courant maximal : 135 A (Cu) / 120 A (Al)
• Connexion : cuivre (Cu) ou aluminium (Al)
• Plage de section : 2,5–35 mm²
• Serrage : vis à 6 pans creux
• Couple de serrage : 3 Nm (2,5–16 mm²) ; 6 Nm (25–35 mm²)
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1

Caractéristiques physiques

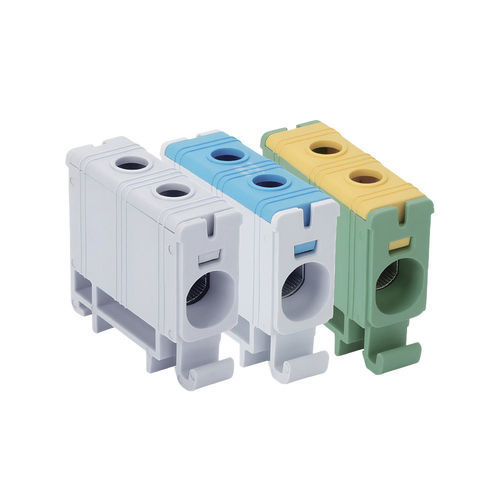

• Boîtier : PA66 auto-extinguible V0, capot amovible, disponible en 3 coloris pour repérage fonctionnel (gris clair ; gris clair et bleu ; vert et jaune)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 2 par bloc
• Indice de protection : IP20

Colisage

• Vendu à l’unité
• Boîte : 20 pièces
• Carton : 660 pièces

Conseils d’utilisation

• Choix du câble : utiliser section 2,5 à 35 mm², cuivre ou aluminium
• Embouts : obligatoires pour les câbles souples afin de garantir une connexion fiable
• Serrage : respecter les couples recommandés selon la section (3 à 6 Nm)
• Montage : fixer sur rail DIN ou en saillie selon les besoins
• Repérage des circuits : utiliser les couleurs du boîtier pour identifier phase, neutre et terre
• Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts

Variantes et codes commandes
Entête : Code commande | Courant primaire | Section de câble | Couleur | Produit stocké
DTB-1E35 | Cu : 135 A / Al : 120 A | Cu/Al : 2,5–35 mm² | Gris clair | instock
DTB-1E35B | Cu : 135 A / Al : 120 A | Cu/Al : 2,5–35 mm² | Gris clair / bleu | instock
DTB-1E35D | Cu : 135 A / Al : 120 A | Cu/Al : 2,5–35 mm² | Vert et jaune | instock

Documents
Fiche produit et documentation technique disponibles (présentation gamme blocs de jonction).

Caractéristiques / Spécifications techniques

• Référence modèle : DTB-1E35
• Courant maximal : 135 A (Cu) / 120 A (Al)
• Section conducteurs acceptée : 2,5–35 mm²
• Type de connexion : Cuivre ou Aluminium
• Serrage : vis 6 pans creux (couples : 3 Nm pour 2,5–16 mm² ; 6 Nm pour 25–35 mm²)
• Tension nominale : 1000 V AC / 1500 V DC
• Corps conducteur : aluminium étamé
• Boîtier : PA66 V0, capot amovible, coloris pour repérage (gris clair, gris clair/bleu, vert/jaune)
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 2 par bloc
• Indice de protection : IP20
• Norme : EN60947-7-1
• Graisse conductrice : fournie
• Colisage : boîte 20 pcs, carton 660 pcs
