Bloc de jonction sur rail-DIN DTB-1E150x series

pour montage sur panneauà connexion à visde puissance

Présentation
Bloc de jonction 1 pôle 2 câbles haute intensité pour conducteurs de forte section (cuivre ou aluminium) de 35 à 150 mm². Courant maximal : 320 A (Cu) / 290 A (Al). Conforme EN60947-7-1. Graisse conductrice incluse pour optimiser le contact.

Caractéristiques électriques

• Courant maximal : 320 A (Cu) / 290 A (Al)
• Connexion : Cuivre (Cu) ou Aluminium (Al)
• Plage de section : 35–150 mm²
• Serrage : vis à empreinte six pans creux
• Couple de serrage :
  • 20 Nm (35–95 mm²)
  • 30 Nm (120–150 mm²)
• Tension nominale : 1000 V AC / 1500 V DC
• Graisse conductrice : incluse
• Norme : conforme EN60947-7-1

Caractéristiques physiques

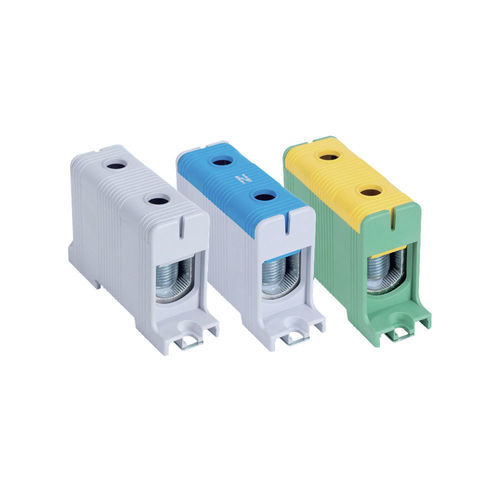

• Boîtier : PA66 V0 auto-extinguible, capot amovible, disponible en 3 coloris pour repérage fonctionnel (gris clair ; gris clair et bleu ; vert et jaune)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 2 par bloc
• Protection : IP20

Colisage

• Vendu à l’unité
• Boîte : 5 pièces
• Carton : 140 pièces

Fonctionnalités
Bloc destiné au raccordement de conducteurs de très forte section, garantissant une connexion fiable entre câbles cuivre et aluminium et une excellente tenue mécanique sous fortes charges.

Applications

• Installations de distribution électrique lourde (TGBT)
• Armoires de puissance industrielle
• Arrivées générales, liaisons principales et distribution de forte intensité

Conseils d’utilisation

• Choix du câble : section 35–150 mm², cuivre ou aluminium
• Embouts : obligatoires pour câbles souples afin de garantir un contact homogène
• Serrage : appliquer un couple de 20–30 Nm selon la section du conducteur
• Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire
• Repérage des circuits : utiliser les couleurs du boîtier pour identifier phase, neutre et terre
• Maintenance : vérifier régulièrement le serrage et la propreté des contacts

Variantes et codes commandes

• DTB-1E150 — Cu : 320 A / Al : 290 A — Cu/Al : 35–150 mm² — Couleur : Gris clair — instock
• DTB-1E150B — Cu : 320 A / Al : 290 A — Cu/Al : 35–150 mm² — Couleur : Gris clair / bleu — instock
• DTB-1E150D — Cu : 320 A / Al : 290 A — Cu/Al : 35–150 mm² — Couleur : Vert / jaune — instock

Caractéristiques / spécifications techniques

• Courant maximal : 320 A (Cu) / 290 A (Al)
• Section conducteurs : 35–150 mm²
• Tension nominale : 1000 V AC / 1500 V DC
• Corps conducteur : aluminium étamé
• Boîtier : PA66 V0, capot amovible
• Serrage : vis à six pans creux, 20–30 Nm selon section
• Montage : rail DIN ou en saillie
• Protection : IP20
