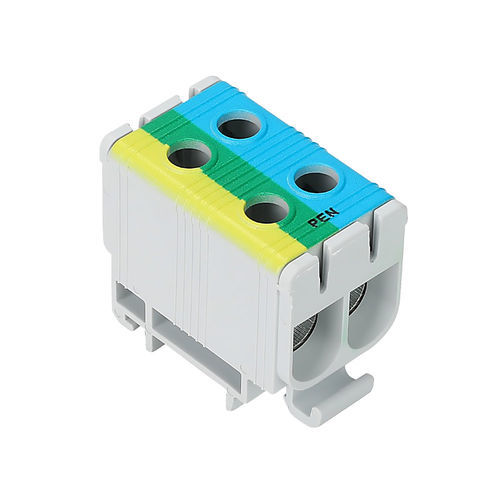

Bloc de jonction sur rail-DIN DTB-2E50PEN

pour montage sur panneauà connexion à visisolé

Présentation
Bloc de jonction PEN 2 pôles 145-160A conçu pour centraliser le conducteur PEN (neutre et terre combinés) dans les tableaux électriques. Permet une distribution fiable de l'énergie et la continuité de la protection des masses métalliques dans les installations industrielles et tertiaires.

Caractéristiques électriques

• Courant maximal : 160 A (Cuivre) / 145 A (Aluminium)
• Connexion : compatible Cuivre (Cu) ou Aluminium (Al)
• Configuration : 2 pôles pour conducteur PEN (neutre + terre combinés)
• Plage de section primaire :
  • 2,5 à 4 mm² : couple 4 Nm
  • 6 à 50 mm² : couple 12 Nm
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1

Caractéristiques physiques

• Boîtier : PA66 auto-extinguible V0, capot amovible
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 2 (neutre et terre combinés – PEN)
• Nombre de sorties par pôle : 2
• Protection : IP20

Colisage

• Vendu : à l’unité
• Boîte : 14 pièces
• Carton : 308 pièces

Fonctionnalités

• Fonction : centralise le conducteur PEN (combinaison de terre PE et neutre N) sur une seule borne pour assurer distribution et continuité de protection.
• Conducteur PEN : utilisation en réseau TN-C permet de réduire le nombre de conducteurs et l’encombrement tableau; le conducteur PEN doit respecter une section minimale et ne jamais être interrompu (conformité à la norme NF C 15-100).
• Applications : installations industrielles et tertiaires, tableaux de distribution modulaires, coffrets industriels nécessitant une connexion PEN fiable et sécurisée.

Caractéristiques / spécifications techniques

• Référence modèle : DTB-2E50PEN
• Courant maximal : 160 A (Cu) / 145 A (Al)
• Sections acceptées : 2,5–4 mm² (couple 4 Nm) ; 6–50 mm² (couple 12 Nm)
• Tension nominale : 1000 V CA / 1500 V CC
• Matériaux : boîtier PA66 V0, corps conducteur aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 2 (PEN)
• Sorties par pôle : 2
• Indice de protection : IP20
• Graisse conductrice : fournie
• Conformité : EN60947-7-1
• Colisage : vendu à l’unité — boîte 14 pcs — carton 308 pcs
