Bloc de jonction pour montage sur panneau DTB-2E150x series

sur rail-DINà connexion à visIEC

Description

• Bloc de jonction 1 pôle 4 câbles permettant le raccordement de conducteurs de forte à très forte section (35 à 150 mm²). Conçu pour la distribution principale et la répartition de plusieurs départs à partir d'un même point, il assure continuité électrique et tenue mécanique en charge élevée.

Caractéristiques électriques

• Courant maximal : 320 A (Cu) / 290 A (Al)
• Connexion : Cuivre (Cu) ou Aluminium (Al)
• Plage de section : 35 à 150 mm²
• Couple de serrage par câble :
  • 35 à 95 mm² : 20 Nm
  • 120 à 150 mm² : 30 Nm
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1

Physique

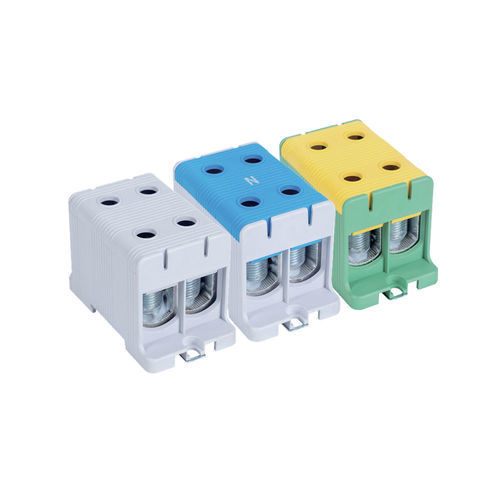

• Boîtier : PA66 auto-extinguible V0, capot amovible, disponible en 3 coloris pour repérage fonctionnel (gris clair pour phase/usage général, gris clair + bleu pour neutre, vert et jaune pour terre)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 4 par bloc
• Protection : IP20

Colisage

• Vendu à l’unité
• Boîte : 3 pièces
• Carton : 84 pièces

Fonctionnalités et applications

• Permet le raccordement et la distribution de plusieurs départs à partir d’un même point pour courants élevés.
• Idéal pour tableaux généraux basse tension (TGBT) et armoires de distribution principales en environnements industriels et tertiaires.
• Recommandations d’usage : utiliser embouts sur câbles souples, appliquer le couple de serrage adapté à la section, fixer sur rail DIN ou en saillie et repérer les circuits selon la couleur du boîtier.

Variantes et codes commandes
Code commande | Courant primaire | Section de câble | Couleur | Produit stocké
DTB-2E150 | Cu : 320A / Al : 290A | Cu/Al : 35 – 150 mm² | Gris clair | instock
DTB-2E150B | Cu : 320A / Al : 290A | Cu/Al : 35 – 150 mm² | Gris clair / bleu | instock
DTB-2E150D | Cu : 320A / Al : 290A | Cu/Al : 35 – 150 mm² | Vert et jaune | instock


Caractéristiques / spécifications techniques

• Courant : 320 A (Cu) / 290 A (Al)
• Section conducteurs : 35 – 150 mm²
• Tension nominale : 1000 V AC / 1500 V DC
• Matériaux : boîtier PA66 V0, corps conducteur aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1 — Nombre de câbles : 4
• Indice de protection : IP20
• Conformité : EN60947-7-1
