Bloc de jonction pour montage sur panneau DTB-1E50x series

sur rail-DINà connexion à visen cuivre

Description

• Bloc de jonction de puissance unipolaire conçu pour le raccordement de conducteurs de forte section (jusqu’à 50 mm²) en cuivre ou aluminium, destiné aux applications de distribution et d’alimentation industrielles et tertiaires.

Électriques :

• Courant maximal : 160 A (Cu) / 145 A (Al)
• Connexion : compatible cuivre (Cu) et aluminium (Al)
• Plage de section :
  • Cuivre : 2,5 à 50 mm²
  • Aluminium : 6 à 50 mm²
• Serrage : vis à 6 pans creux
• Couple de serrage :
  • 4 Nm (pour 2,5 à 4 mm²)
  • 12 Nm (pour 6 à 50 mm²)
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1

Physique :

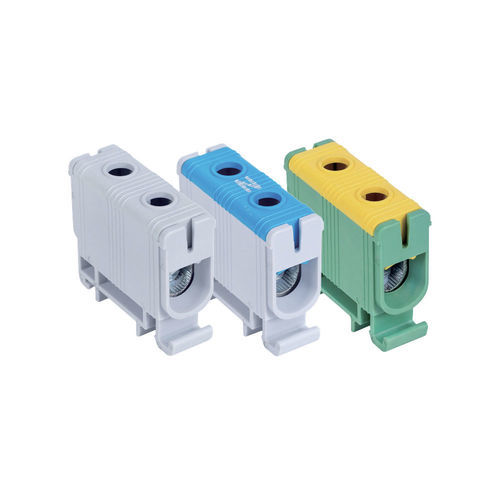

• Boîtier : PA66 auto-extinguible V0, capot amovible, disponible en 3 coloris pour repérage fonctionnel (gris clair pour phase/usage général, gris clair et bleu pour neutre, vert et jaune pour terre)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 2 par bloc
• Protection : IP20

Colisage

• Vendu à l’unité
• Boîte : 23 pièces
• Carton : 506 pièces

Fonctionnalités

• Assure le raccordement de conducteurs de sections élevées jusqu’à 50 mm² avec capacité de courant renforcée.
• Connexion fiable entre câbles cuivre et aluminium avec tenue mécanique adaptée aux fortes sections.

Applications

• Armoires de distribution, tableaux industriels, systèmes d’alimentation nécessitant des connexions robustes.
• Raccordement de lignes principales ou sous-alimentations, installations mixtes Cu/Al.

Conseils d’utilisation

• Choix du câble : respecter les plages spécifiques (Cu 2,5–50 mm² / Al 6–50 mm²).
• Embouts : utiliser des embouts pour câbles souples afin d’assurer un serrage homogène.
• Serrage : appliquer le couple approprié (4 à 12 Nm) selon la section du conducteur.
• Montage : installation sur rail DIN ou en saillie selon la configuration.
• Repérage : utiliser les couleurs du boîtier pour identifier phase, neutre et terre.
• Maintenance : contrôler régulièrement les connexions, en particulier sur fortes sections.

Variantes et codes commandes (table)
Code commande | Courant primaire | Section de câble | Couleur | Produit stocké
DTB-1E50 | Cu : 160A / Al : 145A | Cu : 2,5 – 50 mm² / Al : 6 – 50 mm² | Gris clair | instock
DTB-1E50B | Cu : 160A / Al : 145A | Cu : 2,5 – 50 mm² / Al : 6 – 50 mm² | Gris clair / bleu | instock
DTB-1E50D | Cu : 160A / Al : 145A | Cu : 2,5 – 50 mm² / Al : 6 – 50 mm² | Vert et jaune | instock
