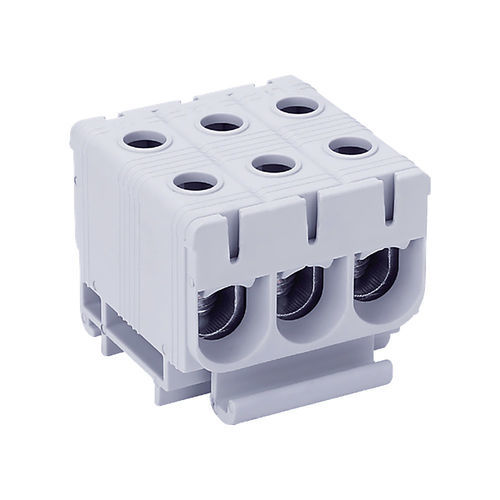

Bloc de jonction sur rail-DIN DTB-X3E50

pour montage sur panneauà connexion à vistriphasé

Présentation
Bloc de jonction triphasé 3 pôles conçu pour la répartition triphasée dans les armoires électriques. Permet de centraliser et distribuer la puissance sur L1 / L2 / L3 avec 2 sorties par pôle, réduisant le nombre de connexions intermédiaires et simplifiant le câblage et la maintenance.

Caractéristiques électriques

• Courant maximal : 160 A (Cu) / 145 A (Al)
• Connexion : Cuivre (Cu) ou Aluminium (Al)
• Configuration : triphasé, 3 pôles (L1 / L2 / L3)
• Plage de section primaire : 2,5 à 4 mm² (couple 4 Nm) ; 6 à 50 mm² (couple 12 Nm)
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour un contact optimal
• Norme : conforme EN60947-7-1

Caractéristiques physiques

• Boîtier : PA66 auto-extinguible V0, capot amovible
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 3 (entrées L1 / L2 / L3)
• Nombre de sorties par pôle : 2
• Protection : IP20

Fonctionnalités

• Centralisation et distribution de la puissance triphasée jusqu’à 50 mm².
• Configuration 3 pôles avec double sortie par pôle pour distribution vers plusieurs départs.
• Optimise la clarté du câblage et la fiabilité de l’installation.

Applications

• Tableaux électriques triphasés
• Armoires industrielles
• Installations tertiaires nécessitant une alimentation continue et équilibrée sur trois phases

Conseils d’utilisation

• Choix du câble : section primaire 2,5 à 50 mm², cuivre ou aluminium
• Embouts : recommandés pour câbles souples afin d’assurer un contact homogène
• Serrage : respecter le couple recommandé selon la section (4 Nm pour 2,5–4 mm² ; 12 Nm pour 6–50 mm²)
• Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire
• Organisation : répartir correctement les câbles sur les trois pôles pour un équilibrage optimal
• Repérage : identifier clairement L1, L2 et L3 pour faciliter l’exploitation et la maintenance
• Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts

Colisage

• Vendu à l’unité
• Boîte : 8 pièces
• Carton : 176 pièces

Caractéristiques / spécifications techniques

• Référence produit : DTB-X3E50
• Courant : 160 A (Cu) / 145 A (Al)
• Sections acceptées : 2,5 à 50 mm²
• Couples de serrage : 4 Nm (2,5–4 mm²) ; 12 Nm (6–50 mm²)
• Tension nominale : 1000 V AC / 1500 V DC
• Matériaux : boîtier PA66 V0, corps conducteur aluminium étamé
• Montage : rail DIN ou en saillie
• Degrés de protection : IP20
• Norme : EN60947-7-1
