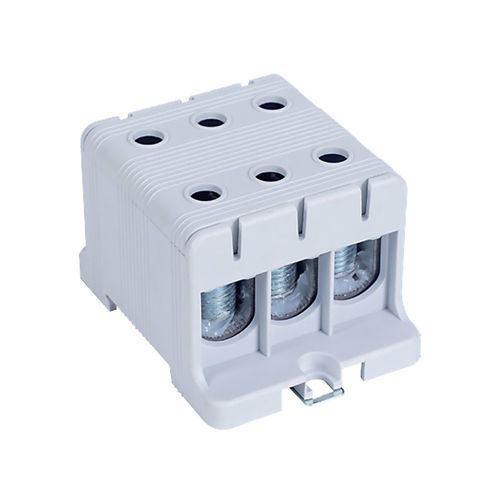

Bloc de jonction pour montage sur panneau DTB-3E95

sur rail-DINà connexion à visde courant fort

Description
Bloc de jonction 1 pôle 6 câbles (220–245 A). Ce bloc permet le raccordement de conducteurs de forte section (cuivre ou aluminium) jusqu’à 95 mm² et assure la distribution de l’alimentation vers plusieurs départs. Sa configuration à 6 connexions centralise la distribution sur un point unique pour simplifier le câblage et améliorer la fiabilité de l’installation.

Fonctionnalités et applications
Ce bloc de jonction 1 pôle 6 câbles permet le raccordement de conducteurs de forte section jusqu’à 95 mm², tout en assurant la distribution de l’alimentation vers plusieurs départs. Sa configuration à 6 connexions réduit les liaisons intermédiaires et améliore la fiabilité globale de l’installation.

Applications recommandées : armoires de distribution de puissance, répartition multi-départs en environnements industriels et tertiaires, simplification du câblage et optimisation de l’encombrement.

Conseils d’utilisation

• Choix du câble : section 16 à 95 mm², cuivre ou aluminium.
• Embouts : recommandés pour les câbles souples afin d’assurer un contact homogène.
• Serrage : appliquer le couple adapté à la section du conducteur pour garantir une connexion fiable (voir couple de serrage recommandé).
• Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire.
• Organisation du câblage : regrouper les départs sur ce bloc permet de centraliser la distribution et de faciliter les interventions ultérieures.
• Repérage des circuits : identifier clairement les départs afin de faciliter l’exploitation et la maintenance.
• Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts.

Caractéristiques / spécifications techniques

• Courant maximal : 245 A (Cu) / 220 A (Al)
• Connexion : Cuivre (Cu) ou Aluminium (Al)
• Plage de section conducteurs : 16 à 95 mm²
• Couple de serrage par câble : 20 Nm (pour 16 à 95 mm²)
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1
• Boîtier : PA66 auto-extinguible V0, capot amovible
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 6 par bloc
• Protection : IP20
• Colisage : vendu à l’unité; boîte : 3 pièces; carton : 72 pièces
